Combo FTTR双模融合测试方案详解

为实现PON 链路负荷分担，差异化保障业务 SLA 需求，中国移动联合产业链推出Combo FTTR技术方案，即：FTTR+技术方案。1 代 FTTR 系统可支持按需随选接入 2 代 PON 局端，适配局端发展千兆，满足用户无感持续升级带宽需求。

从Combo FTTR 关键技术来看：已基于光层OAM 实现对 Combo FTTR 上联接口的工作模式远程管控，支持按需动态调整。Combo FTTR 器件产业链较成熟，可复用 Combo OLT、GPON 及 10G PON BOSA产业链。

从局端Combo 端口的场景来看：FTTR+还可以随着局端 XG(S)-PON 以及 GPON 端口利用率的动态变化和用户业务 SLA 不同需求，FTTR+主设备可按需支持远程切换上联接口工作模式的能力，一方面对局端实现 PON 链路负荷分担，另一方面差异化地保障业务 SLA 需求，差异化承载手段进一步丰富。

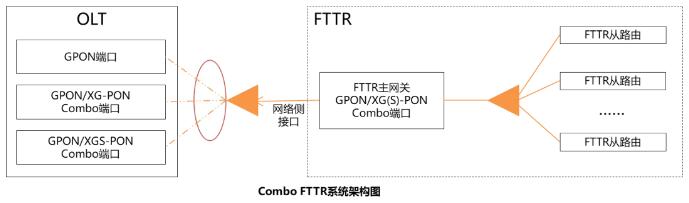

系统架构可视化:

我们首先简单来看一下Combo FTTR器件技术：与传统GPON BOSA或10G PON BOSA相比，FTTR+上联接口BOSA通过内部WDM将收发功能进行合分波集成，形成小型化Combo光器件。这种设计优化了器件结构，提高了集成度。同时，BOB方案的应用使得光PHY与MAC直接相连，简化了信号处理流程。一个Combo PON BOSA同时包含了GPON和10G PON的两个物理通道，为FTTR主设备提供了丰富的物理接口选择。

从上图可以看出，ComboFTTR的PON口有两套BOSA通道，意味着制造工艺流程中，两个BOSA通道都要做BOB调测（校准、校验）。而传统FTTR主网关PON只需要调测1个BOSA通道。因此：当前Combo FTTR光猫大规模生产相对于普通FTTR来说面临如下核心挑战：

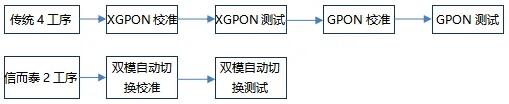

1.工序繁琐：传统测试方案4个工序

单模FTTR ONU口仅需2道工序。Combo FTTR因双模式都需要独立测试，工序暴增至4步。工序数量增加2个，线体长度同步增加4米以上，配套的质检、工艺管理等复杂度成倍增加，影响不容小觑。

注：BOB调测方案一般有：BOB调测分站（校准和校验分2个工序）和一站式BOB调测（一个工序包含调：校准和测：校验）方案。本文统一按照传统的BOB调测分站方案介绍。

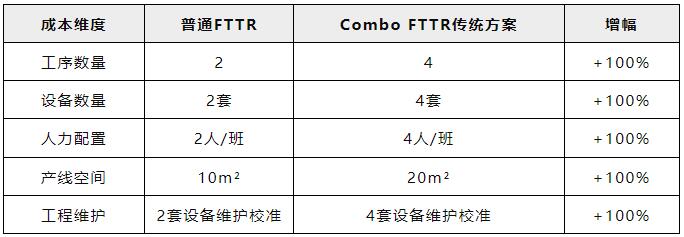

2.成本效率双重打击：传统方案单线四个工序需要4台光综测仪+4台误码仪+4台光路综测仪。

Combo FTTR主网关相对于普通FTTR网关的生产制造，工序翻倍，成本翻倍，效率减半，Combo FTTR生产之痛如何破？

核心理念：实现“一机多能，一次投资，全场景覆盖”。

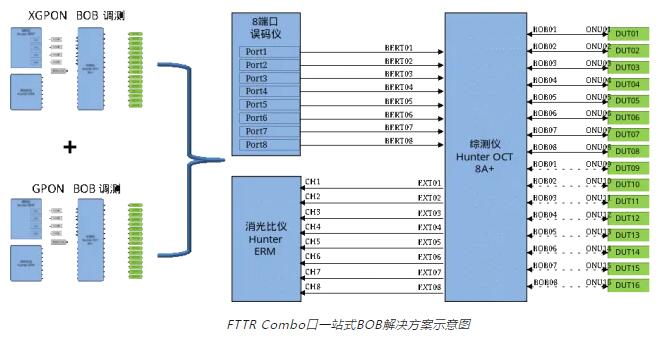

通过极简化测试流程，极致利用设备能力。通过XG(S)-PON/GPON双模切换，实现XG(S)-PON/GPON一站式 BOB 校准或测试。如下图所示：

依赖条件：

1）ONU支持配置PON口工作模式，确保测试过程中可以切换XG(S)-PON或者GPON双模工作模式，从而达到不同模式的测试覆盖。

2）误码仪每个通道都支持10G、2.5G、1G多模式自动切换，确保可以测试过程中免人工干预，更换光纤光路，全面覆盖XG(S)-PON、GPON ONU口以及miniOLT的GPON OLT口测试。

3）综测仪、消光比仪同理需要支持10G、2.5G、1G速率以及多波长测试需求。

BOB校准流程如下：

1）配置ONU工作模式为XG-PON（假设ONU启动工作模式为XG-PON）；

2）配置误码仪工作模式为XGPON，输出10G PRBS码型；

3）执行XG-PON 模块BOB校准；

4）配置ONU工作模式为GPON；

5）配置误码仪工作模式为GPON，输出2.5G PRBS码型；

6）执行GPON 模块BOB校准；

对于BOB校验工序的流程和BOB校准流程类似，同样的方法可以完成一站式双模校验测试。同样的道理，对于一站式BOB调测实施方案也可以采用同样的方法，达成一站式双模BOB调测的效果。

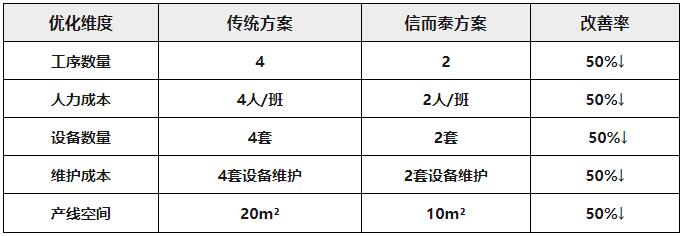

Combo FTTR 的ONU口调测改进方案实施效果：

进阶价值：

● 质量跃升：光纤操作减少50%，测试通过率提升20%+

● 极限优化：产线生产工艺流程成熟以后，甚至可进一步合并为1工序完成XGPON&GPON双模校准&测试

信而泰Hunter Combo FTTR测试解决方案用‘三化’革新，让测试效率与成本控制不再对立！

核心架构：BigTao6100测试系统+ Hunter OCT综测仪。极简环境实现二合一测试能力：

● 流量测试：单框支持96口任意速率搭配，完美配合10GE/2.5GE电口对接

● 功率防偏校验：Tx/Rx双向校验；多点Offset偏差校验，上下行光路分离，提高直通率。

在测试环境复杂度不变的情况下，一站式完成流量测试、功率校验、信息核对，达到减少工序降低成本的良好效果。

 技术细节详见往期文章：技术前沿：揭秘Hunter OCT-8A如何一站式解决光猫功率校验与流量测试难题
