聚焦行业,共创价值——宸芯科技通信终端SoC芯片和解决方案

2020年10月16日 10:28  CCTIME飞象网

中国信科集团旗下的宸芯科技有限公司是我国行业通信终端SoC芯片专业领域的龙头企业,公司聚焦信息通信、集成电路战略领域,掌握了3G/4G/5G移动通信终端技术、大规模集成电路设计、SDR芯片技术平台等关键技术,为车联网、无人机、无线安防等行业用户,提供了专业可靠的通信终端SoC芯片和解决方案,帮助他们设计出更有竞争力的终端产品,与他们一起创造新的价值。

CX7100车规级C-V2X模组助力车联网技术验证和产业化

作为车联网C-V2X概念的提出者和标准化的推动者,中国信科集团一直致力于积极推动C-V2X标准发展以及车联网产业的规模化商用落地。宸芯科技作为集团中唯一具备移动通信和超大规模SoC设计能力的公司,拥有C-V2X核心技术成果,凭借深耕多年的芯片设计技术优势,将车联网市场作为重要战略方向之一,全程参与车联网产业发展。

宸芯科技最新推出了车规级C-V2X模组产品CX7100,该模组支持3GPP R14 LTE-V版本特性,拥有性能强劲的AP处理器,可支持客户将V2X安全应用软件集成到CX7100模块,极大地降低了客户开发的复杂度和产品成本。同时CX7100模块提供的硬件接口非常丰富,包括USB2.0、3路SPI、SDIO、3路UART、I2C等,能够适应客户的各种系统开发需求。该模组产品凝聚了中国信科集团在无线通信协议与标准领域的长期积累与产业经验,一经面世就获得了市场与众多客户的高度认可。

2019年10月,作为V2X终端芯片与模组的提供商之一,宸芯科技携手大唐移动和星云互联等企业,实现了国内首次“跨芯片模组、跨终端、跨整车、跨安全平台”C-V2X应用展示。车联网芯片与CX7100模组在V2X“四跨”活动中成功演示,标志着宸芯科技在车联网产品C-V2X方向的应用部署以及同车联网上下游企业的合作再进一步。

图为 CX7100模组惊艳亮相2019年C-V2X“四跨”互联互通应用示范活动

CX7100模组还广泛应用于各大示范区,包括厦门5G车联网BRT示范应用项目、杭州萧山5G智能网联公交车示范应用项目和河北沧州百度Apollo自动驾驶与车路协同项目等。

图为 CX7100模组广泛应用于各大示范区

2020年10月宸芯科技还将携手星云互联、千方科技、大唐移动、现代摩比斯、中国联通、星河亮点等公司继续参加C-V2X“新四跨”暨大规模先导应用示范活动,探索大规模通信单元背景下C-V2X的功能和性能,面向公众演示多样化的C-V2X功能和服务。

CX6672图数传模块为新一代无人机数据链赋能

无人机数据链是无人机系统的重要组成部分,是飞行器与地面系统联系的纽带。无人机数据链按照传输方向可以分为:上行链路和下行链路。上行链路主要完成地面站到无人机遥控指令的发送和接收,下行链路主要完成无人机到地面站的遥测数据(飞行控制)以及视频图像(图传)的发送和接收,并根据定位信息的传输利用上下行链路进行测距,数据链性能直接影响到无人机性能的优劣。按照时间及功能划分,无人机数据链分为3个阶段:

第一阶段:数传,主要用于飞控和地面站之间的数据传输,主要目的是调整参数、遥测数据、远程监控,而且可以在飞行过程中调整参数,传回飞控的飞行数据,无法传输大容量数据。

第二阶段:图传,用于满足航拍、维护、测量、测绘和监测等任务的高分辨率图像/视频实时传输的需求,无人机需要搭载能够实现无线图像传输的无线通信模块。这个阶段图传主要采用两种技术:WiFi图传、COFDM电台图传。WiFi图传具有成本低、体积较小等特点,在消费类无人机中很快得到普及;但WiFi技术是针对室内静止近距离设计,其传输距离只有几百米,无法远距离传输;并且WiFi载波侦听的机制决定了其无法可靠的多机组网使用。COFDM电台沿用DVB广播相关技术,具有较高的频谱效率,传输距离较远,可应用在远距离传输的行业无人机中。但COFDM电台一般采用单向广播传输,无法组网使用,且成本非常高,目前逐步被具有组网能力的LTE图传方式取代。

第三阶段:数图传一体、多机组网。传统的数传、图传都是分别采用独立的模块,占用体积、功耗较大。新的数据链路图数传一体,宽窄带共用无线链路,上下行双向传输,提高了频谱使用效率。单一模块支持串口、网口、USB、HDMI等多种接口;串口用于数传,网口、USB口、HDMI口用于图传。随着电力线巡检、高速公路巡查、边境巡查、测绘、防火等行业应用的快速推广,单控单机模式已经无法满足要求,在双向组网基础上,要求多机、多站组网。

基于上述无人机场景应用要求,宸芯科技推出了CX6672图数传模块。该模块基于宸芯科技SDR芯片平台,支持点对点、点对多点星型组网宽带数据传输。该模块基于LTE无线通信标准,采用OFDM(Orthogonal Frequency Division Multiplexing)和MIMO(Multi-Input & Multi-Output,)等关键技术,可以应用不同的调制编码方式适应不同的信道变化,获得最大的传输效率。

CX6672 图数传模块

产品特性:

● 双向120Mbps传输带宽

● 64节点在线业务并发;支持1站多机、1机多站解决方案;

● 支持多种带宽分配(20MHz、10Mhz、5MHz、3Mhz、1.4Mhz等)

● 支持20对以上飞机共存策略,避免自干扰

● 支持高速移动,最高可达1000km/h

● 传输距离远,最远150km

● 支持5.8GHz、2.4GHz、1.8GHz、1.4GHz、800MHz、500MHz等频段,支持频段定制

● 支持选频、跳频功能

● 支持QPSK/16QAM/64QAM调制方式

● 支持超低链路传输时延<10ms;

● 支持QoS机制保证无线传输业务质量,安全可靠性高

典型应用方案:高速功能自动巡检系统

高速公路沿线部署多个地面基站,各地面基站与监控中心通过光纤相连。无人机沿高速公路巡检,到达某一基站无线覆盖区域时,巡检视频图像通过该基站回传到指挥中心;无人机飞到其他基站覆盖区域时自动无缝切换传输路径,切换过程中数据不丢失。



地空数字化航线拓扑图

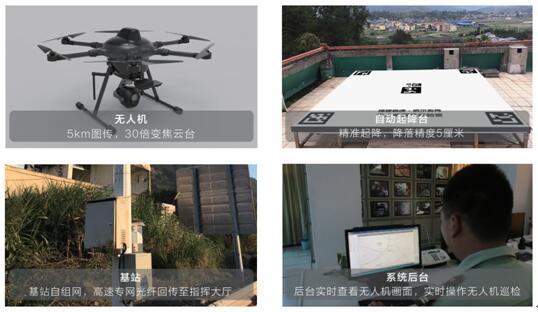

主要设备

后台监控

该系统结合高速公路的业务场景,实现无人机巡检自动化、云平台远程控制、图像实时传输、巡查目标自动识别等功能,有效提升高速公路日常工作的效率,推动“智慧高速、绿色高速、平安高速”的建设发展。

CX5600安防无线传输系统解决长期困扰安防行业的问题

CX5600安防无线传输系统是宸芯科技点对多点宽带接入及数据传输产品系列的代表之一。该系统包含无线终端CX5600-T00、无线微基站CX5600-N00、及无线网络设备管理平台CX-WEMP。

该系统不依赖于运营商基站,采用OFDM(Orthogonal Frequency Division Multiplexing,正交频分复用)和MIMO(Multi-Input & Multi-Output,多输入多输出)等关键技术。该技术支持多种带宽分配:3 MHz、5 MHz、10MHz、20MHz等,扁平化系统架构设计,有效减少系统的延时,提高系统传输能力,具备传输距离远、数据吞吐量大、抗干扰性强的这些特点。

无线终端CX5600-T00无线微基站CX5600-N00

CX5600系列的特性:

•  无线技术:LTE-OFDM

•  无线频段:5.8G/2.4G/1.4G/800M(可定制)

•  拓扑结构:星状/网状

•  终端容量:16节点/32节点

•  传输距离:5KM/15KM

•  设备接口:网口/串口

•  电源供电:DC12V/POE

•  外壳设计:金属/三防

•  防护等级:防雷/防浪涌

•  功耗:MAX 5W(终端)/8W(微基站)

CX5600系列的优势:

•  可降低有线施工成本1/2

•  可降低运营维护成本1/2

•  可缩短项目施工周期4/5

•  可降低运营商服务费4/5

•  数据流量费0元

•  可快速布防布控

•  7*24小时不间断稳定工作

CX5600安防无线传输系统是针对于户外特种安防监控的无线视频和数据传输设备,采用宸芯先进的无线信号处理技术,同时,符合户外场景的需求,具有IP65的防护等级(IP65指防尘等级为6级,即完全防止粉尘进入;防水等级为5级,即任何角度低压喷射无影响),该系列专为室外的应用场景设计,可广泛应用于如矿山监控、码头监控、森林监控、环境监控、电力监控等行业。

在CX5600系列产品的基础上,宸芯还研发了配合太阳能供电系统的完整解决方案——无线太阳能监控方案,同时解决了供电及传输两大问题,而且方便布控,适用于需要临时搭建监控系统的场地和场景中,解决了施工成本高、快速部署等问题。

目前该套完整解决方案,已经在铁路沿线、智慧乡镇、防洪抗灾、光伏电站等场景得到实地应用。
