中科大在6G滤波器领域取得重要进展

2022年5月24日 07:57  澎湃新闻  作 者:王蕙蓉

近日,中国科学技术大学左成杰教授团队在6G滤波器领域取得重要进展:在铌酸锂压电薄膜上设计,并实现了高品质因数(Q值)超过100000的高频微机电系统谐振器。

相关成果在线发表于电子器件领域期刊IEEE Electron Device Letters

随着无线通信从5G向Beyond 5G(B5G)和6G发展,对于6GHz(吉赫)以上电磁波频谱的使用在国际上还存在争论,有些国家已经将6GHz全频段授权用于Wi-Fi 6E,而更多的国家在考虑把此频段部分用于蜂窝无线通信(6G)。

因此,源于对不同制式和频段间信号的隔离需求,工作于6GHz的高品质因数(Q值)声波谐振器以及高性能滤波器将成为下一阶段无线通信发展的关键技术,也是我国6G技术发展必须要自主可控的基础射频元器件与芯片。

此次,中国科学技术大学微电子学院教授左成杰研究团队在铌酸锂(LiNbO3)压电薄膜上设计并实现了Q值超过100000的高频(6.5GHz)微机电系统(MEMS)谐振器,与文献中现有工作相比,把Q值提升了2个数量级。相关成果在线发表于电子器件领域期刊IEEE Electron Device Letters。

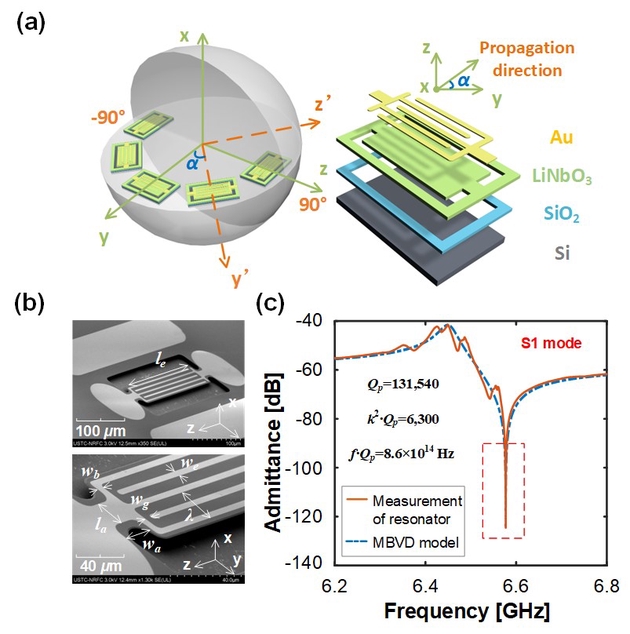

新型MEMS谐振器结构设计及性能测试:(a)三维欧拉角的定义;(b)制备的谐振器SEM照片;(c)15°谐振器导纳曲线测试结果,图片来自中科大

前述团队提出了一种基于三维欧拉角α在x-cut单晶铌酸锂压电薄膜上设计并制备高频MEMS谐振器的方法。通过设计谐振器的电极结构,工作于6.5GHz的S1振动模态被激发,并且当声波传播方向(α)位于15°时,谐振器并联谐振频率(fp)处的品质因数(Qp)高达131540,对应的谐振器优值(k^2)·Qp和fp·Qp分别达到6300和8.6×(10^14)Hz(赫兹)。

新型MEMS谐振器与近10年其它铌酸锂谐振器Q值的比较,图片来自中科大

与近10年其它工作在类似频段的谐振器比较,该新型MEMS谐振器把Q值提升了2个数量级(如图所示),并且首次突破了谐振频率与Q值乘积(f·Q)这一难以同步提升的谐振器优值极限。相关工作还发现了利用三维欧拉角可以对铌酸锂薄膜介电损耗和声学损耗进行调控的新机理,可为未来微纳器件在高频无线通信、医学超声成像、智能信息处理和物联网传感器等应用领域开拓更多可能性。

论文通讯作者为中国科学技术大学微电子学院左成杰教授,论文第一作者为微电子学院博士生戴忠斌。前述工作获得国家重点研发计划和中央高校基本科研基金资助,也得到中国科大微电子学院、中国科大微纳研究与制造中心、中国科大先进技术研究院和中国科学院无线光电通信重点实验室支持。

编 辑:路金娣
