PON交换机一体化高效生产测试方案

在数字经济加速渗透的今天，政企机构正面临前所未有的网络升级压力。传统铜缆网络在带宽、能耗、运维等方面的局限性日益凸显。 PON（无源光网络）交换机凭借其"大带宽、低时延、易运维"的核心优势，正成为政企网络重构的首选方案，推动智慧政务、智能制造、智慧园区等场景进入全光新时代。

PON 交换机行业正处于“技术换代+场景外溢”双重红利期。短期看 10G-PON 规模放量，中期看政企融合接入，长期看 50G-PON 打开万兆 B2B 专网空间。PON交换机数量和种类都在不断的增加，各生产厂家开始不断引入PON交换机产品，为了保证产品生产测试质量，需要一套完整的测试方案。

PON交换机功能测试分光口的和网口两部分，光口如果是BOSA口，需要进行BOB调测，但如果是光模块的，直接使用光模块通信，不用进行BOB调测。而网口测试需要测光口与网口的流量转发，网口之间的流量转发，POE供电测试等。

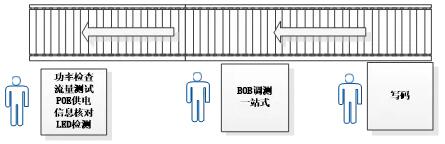

功能测试站可分三站来设计：写码，BOB调测一站式，功率检查+流量+POE供电+LED检测+信息核对测试。

大口数交换机，BOB模块可以单独测试，然后再组装到交换机测其他功能。也可以按照下图流程整机测BOB。

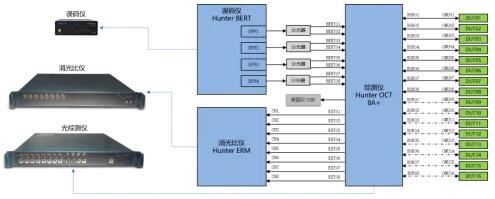

1、BOB调测一站式拓扑：

• 系统构成：1台误码仪+1台综测仪+1台消光比仪+1台眼图仪/CDR（可选）；

• 测试能力：支持16个DUT测试（8测8待）；

• 测试效率：UPH＞300（依赖于人工操作效率、启动时间、测试项目数量等）；

• 支持EPON/GPON/XGPON/XGSPON。

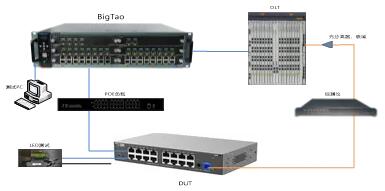

2、功率检查+流量+POE供电+LED测试拓扑一（PON网接入）：

• 需要OLT来注册；

• 光口与网口之间流量测试；

• 支持10M/100M/1000M/2.5G/5G/10G/100G/400G等多种速率；

• TXDDMI/RXDDI上报检查，TX实际功率值检查，RX功率多点检查。

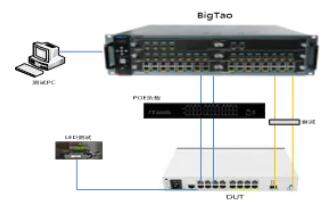

3、流量+POE供电+LED测试拓扑二（以太网接入）：

• 光口与仪器的光口连接，中间可串接一个衰减保证光口能连接；

• 光口与网口之间流量测试；

• 支持10M/100M/1000M/2.5G/5G/10G/100G/400G等多种速率。

• 提供全套测试设备。

• 减少人力成本：2人。

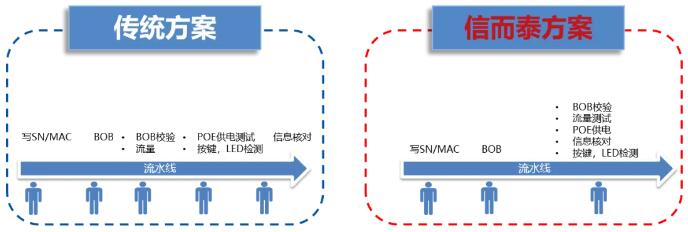

• 提高测试效率： 节约上下电时长，物料周转时间。

■ 测试方案应用于类似产品拓展：

■ BOB设备规格

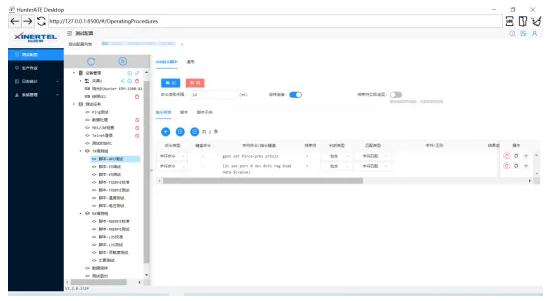

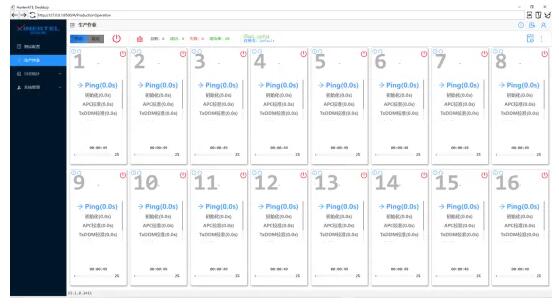

Hunter ATE是全新的BS架构自动化测试平台，采用可视化配置，并搭配python脚本进行测试软件开发，降低了软件开发的难度，具有丰富的仪器库的支持，可以快速完成测试软件开发和生产环境部署。

• 简单易用的扁平化、可视化配置，用户可轻松上手；

• 测试效率和直通率相对1.0版本提升至少30%，达到业界一流水平；

• 16 DUT，7*24小时全天候稳定运行；

• 30+平台功能测试项，任意拼接组合，构造各种复杂场景，满足客户不同的测试需求（写号等功能测试、有线流量、BOB、出厂校验等）。

■ 测试配置

综上，本方案采用“一体化”合站方案，在产线快速验证 PON 交换机的硬件功能、光学指标、流量转发能力及软件版本一致性，确保出厂产品 在典型业务负载下稳定运行，保证了产品品质并且提升了产能，为您打造一个精准、高效、面向未来的PON交换机生产测试解决方案。
