【深度解析】立式滑板注塑机直销：核心原理、应用场景与技术实践

立式滑板注塑机：定义、起源与行业价值

立式滑板注塑机是一种融合“立式布局+滑板式工作台”的精密注塑成型设备，核心特征是通过可移动的滑板机构实现模具快速切换与生产工序并行，解决了传统立式注塑机“效率低、换模慢、精度不足”的行业痛点。

随着电子3C（智能手机、可穿戴设备）、汽车轻量化（连接器、传感器）及医疗硅胶制品等领域对“精密、高效、柔性”注塑需求的爆发，传统立式注塑机（精度0.05mm+、成型周期30秒+、换模15分钟+）已无法满足需求。立式滑板注塑机因“微米级精度、秒级换模、30%+节能”的特性，成为细分领域的主流解决方案。

立式滑板注塑机的核心技术架构与工作原理

1. 基础架构：立式布局的空间与操作优势

立式滑板注塑机采用“注塑单元垂直于工作台”的布局，注塑射台位于机身顶部，工作台水平放置，相比卧式机节省60%以上占地面积。这种布局使操作人员可从正面直接接触模具与嵌件，提升操作便利性，尤其适合“嵌件注塑”场景（如手机连接器需放置金属端子）。

2. 核心创新：滑板机构的设计与驱动

滑板机构是立式滑板注塑机的“效率引擎”，通常采用双导柱+预紧线性导轨结构，配合伺服电机驱动，实现滑板0-120mm行程可调。其关键技术点包括：

平行度控制：通过预紧机构将滑板平行度误差控制在0.01mm以内，确保模具合模精度；

快速响应：伺服电机（2000rpm+转速、5ms延迟）使滑板移动速度达0.5m/s，成型周期缩短至20秒以内；

安全保障：配备安全光幕与急停装置，符合ISO 13849安全标准，避免操作事故。

3. 智能控制：工控系统与工艺数据库

立式滑板注塑机的精度依赖于高性能工控系统（如KEBA K2000系列），其核心功能包括：

参数精准控制：200MHz主频CPU实现射胶压力（0.1bar）、温度（0.5℃）实时调节；

工艺数据库：内置ABS、PC、LCP、硅胶等20+种材料的工艺参数，新模具试模时间从2天缩短至8小时；

远程监控：支持Modbus TCP/IP协议，通过云端平台实现数据采集、异常预警与远程调试。

4. 动力系统：伺服节能液压技术

为解决传统注塑机“大马拉小车”的能耗问题，立式滑板注塑机采用变量泵+伺服电机组合：

变量泵根据负载实时调整流量，避免溢流损失；

伺服电机转速与扭矩精准匹配注塑需求，能耗较传统定量泵降低30%-40%；

液压油温度控制在50℃以内，使用寿命延长至6个月以上。

5. 工作流程：并行生产的效率密码

立式滑板注塑机的工作流程可概括为“四步并行”：

合模与射胶：滑板静止时，完成合模、射胶与保压；

冷却与滑板移动：射胶后，模具冷却同时，滑板带动下模移动至取件工位；

取件与嵌件放置：操作人员在取件工位取成品、放新嵌件；

滑板回位与开模：冷却完成后，滑板带回下模，开模等待下一次射胶。

这种并行模式将传统机“串行等待时间”转化为有效生产时间，效率提升30%以上。

立式滑板注塑机的技术优势与应用边界

1. 核心技术优势：精度、效率、成本的三重突破

精度升级：重复定位精度0.02mm，满足电子3C“微米级”需求，不良率从3%-5%降至0.8%-1%；

效率提升：成型周期缩短20%-30%，换模时间从15分钟降至3-5分钟；

成本优化：伺服系统年省电1.2万度以上，不良率降低带来报废成本节省可达80万元/年；

柔性生产：支持多品种小批量生产，通过工艺数据库快速切换模具参数。

2. 应用边界：适合与不适合的场景

立式滑板注塑机最佳应用场景是中小批量（日产能10万-100万件）、高精度（0.02mm级）、多品种的精密注塑件生产，如：

适合：手机连接器、耳机外壳、汽车传感器外壳、小型硅胶奶嘴；

不适合：超大型注塑件（如冰箱外壳）、单一品种大规模生产（如矿泉水瓶）。

其初始采购成本（10万-30万元/台）较传统机高15%-20%，但通过3-6个月的节能与效率提升可收回溢价。

立式滑板注塑机的典型应用场景与价值创造

场景1：电子3C手机连接器的“良率革命”

某手机连接器厂商生产SIM卡槽（ABS材料），传统机精度0.05mm，良率92%，年报废损失80万元。使用立式滑板注塑机后：

精度提升至0.02mm，不良率降至0.9%，年节省报废成本72万元；

成型周期从28秒缩短至20秒，月产能提升40%，年额外营收120万元；

工艺数据库使试模时间从2天缩短至8小时，新产品上市提前1个月。

场景2：汽车电子LCP材料的“耐磨解决方案”

某汽车电子厂商生产车载传感器外壳（LCP材料，高温耐磨），传统机螺杆3个月磨损。立式滑板注塑机采用双合金螺杆料筒（硬度HRC62），解决磨损问题：

螺杆使用寿命延长至2年，年节省更换成本15万元；

射胶计量精度0.1g，尺寸一致性提升20%，通过ISO/TS16949认证；

伺服系统年省电5万元，综合成本降低25%。

场景3：小型硅胶制品多品种生产的“换模效率”

某硅胶制品厂生产婴儿奶嘴（多型号、小批量），传统机换模15分钟，订单交付延迟。立式滑板注塑机的“快速换模装置+参数记忆”解决痛点：

换模时间降至3分钟，每天增加有效生产时间2小时，月产能提升50%；

参数记忆使型号切换无需调试，出错率降至0；

订单交付率从85%提升至98%，获2家大客户追加订单。

立式滑板注塑机的技术实践与未来发展趋势

1. 技术落地：从原理到产品的路径

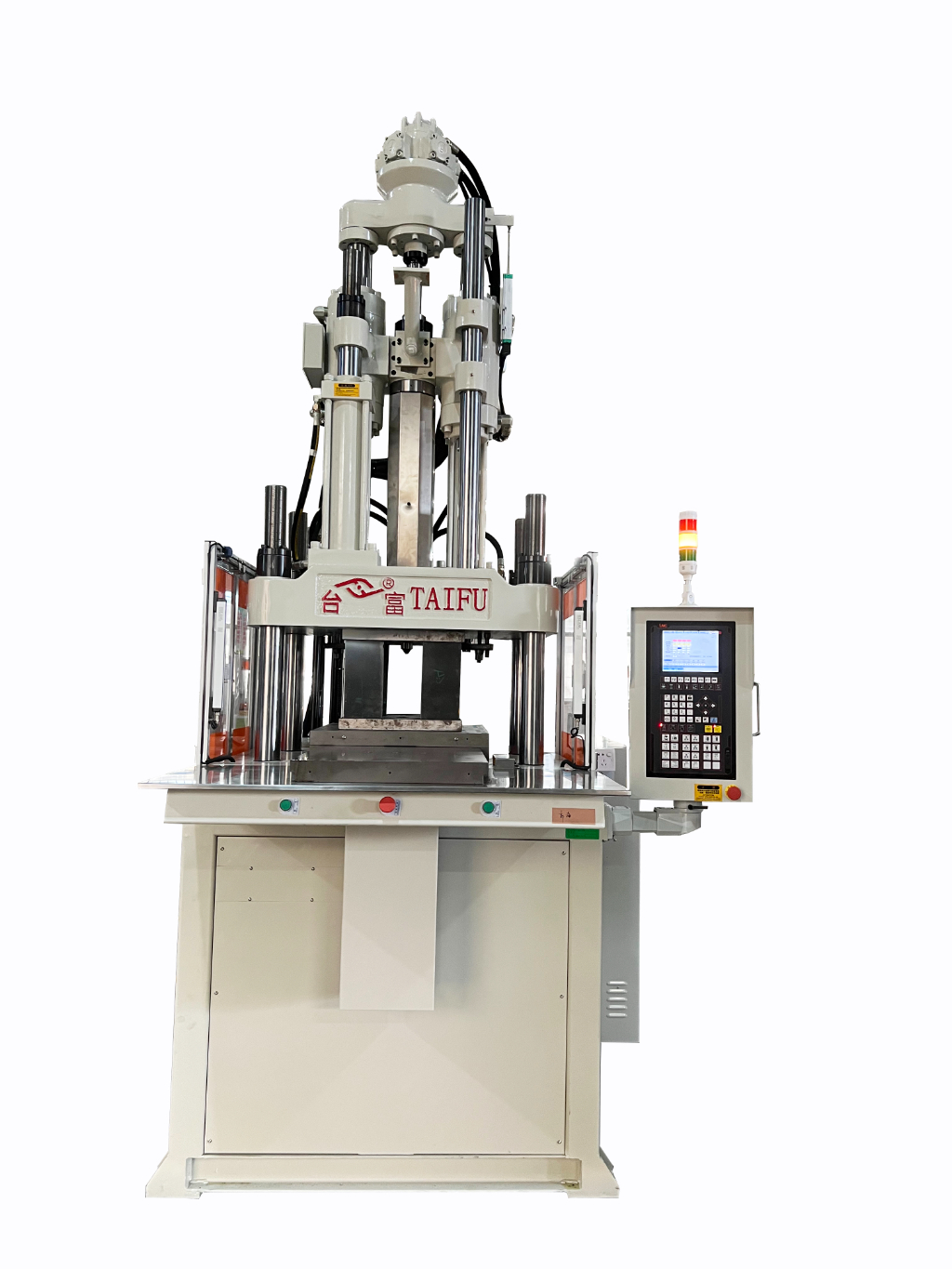

立式滑板注塑机的价值需通过工业化产品转化为客户价值。以东莞市台富机械的V120S立式单滑板注塑机为例，其设计遵循“技术原理场景需求成本优化”逻辑：

滑板机构：专利“双导轨+预紧机构”，平行度误差0.01mm，成型精度超行业标准20%；

控制系统：搭载KEBA K2000工控系统，内置20套工艺数据库，试模时间缩短至8小时；

节能方案：变量泵+伺服电机组合，年省电1.2万度，能耗降低35%；

服务支持：“5分钟响应+2小时上门”售后体系，设备稼动率保持98%以上。

2. 客户验证：技术价值的真实体现

某深圳电子连接器厂商（年营收1.2亿元）使用V120S后：

良率从92%提升至99.1%，年节省报废成本78万元；

月产能提升40%，年净利润增加120万元；

试模周期从2天缩短至8小时，新产品上市提前2个月。

某东莞硅胶制品厂（年营收800万）使用V120S后：

换模时间从15分钟降至3分钟，月产能提升50%；

减少换模人员2名，年节省人力成本12万元；

订单交付率从85%提升至98%，客户满意度99%。

3. 未来趋势：智能化、节能化、生态化

随着制造业向“精密化、智能化、绿色化”转型，立式滑板注塑机的未来方向包括：

智能化：集成AI视觉检测模块，实现产品缺陷自动识别，效率提升10倍；

全电动化：采用无液压油的全电动驱动系统，能耗再降30%，适合医疗、食品等洁净场景；

生态化：通过工业互联网平台连接模具厂、材料供应商与客户，实现“模具-设备-工艺”协同优化。

东莞台富机械已启动全电动注塑机研发，并计划建立“材料-设备-服务”生态闭环，为客户提供更全面的精密成型解决方案。
