5G前传时间同步“体检”：读懂G.8275.1测试方案

随着5G通信、工业互联网、智能电网等新兴技术对时间同步精度的要求从微秒级向纳秒级跃升，精准时间同步已成为业务正常运行的核心前提。

IEEE 1588精确时间协议（PTP）提供了亚微秒级同步能力，而ITU-T G.8275.1协议在此基础上，为电信级全时序支持（FTS）网络定义了标准化的PTP配置文件，规范了边界时钟（T-BC）与透明时钟（T-TC）的应用。

然而，G.8275.1协议配置复杂，涉及多种时钟类型、备用最佳主时钟算法（Alternate BMCA，简称ABMCA）选举及保护机制，若实现存在缺陷，将直接引发时间同步精度劣化（误差超出业务容忍范围）、同步中断（选举异常或消息超时）以及多厂商互通性失败等风险，严重时可导致业务故障。

因此，有必要对G.8275.1协议开展全面、系统的功能测试。这不仅能验证设备协议合规性，更是保障网络时间同步质量与关键业务稳定运行的必要前提。

G.8275.1协议是ITU-T为电信网络制定的PTP时间/相位同步配置文件，其核心目标是在全时序支持的网络架构中，确保网络元素之间的互操作性，实现精确的相位和时间分发。

1.1 全时序支持 vs 部分时序支持

G.8275.1协议与G.8275.2的核心区别在于网络对时序支持的程度：

• G.8275.1协议（全时序支持） ：FTS网络中的每个网元均为PTP感知设备（T-BC或T-TC），T-TC虽不作为从时钟锁定时间，但会实时修正PTP报文的驻留时间，从而补偿路径不对称性，确保端到端同步精度。

• G.8275.2（部分时序支持） ：仅部分网络设备需要PTP支持，适用于网络中存在非PTP感知设备的场景。

1.2 协议关键属性

G.8275.1协议配置文件定义了以下关键协议参数：

• PTP域号（Domain Number） ：默认值为24；

• PTP事件消息速率（Sync、Delay_Req） ：16包/秒；

• Announce消息速率：8包/秒；

• Announce超时：3个丢失消息；

• 以太网地址类型：组播（Multicast） ；

• 通信协议：Layer 2。

1.3 G.8275.1协议时钟类型

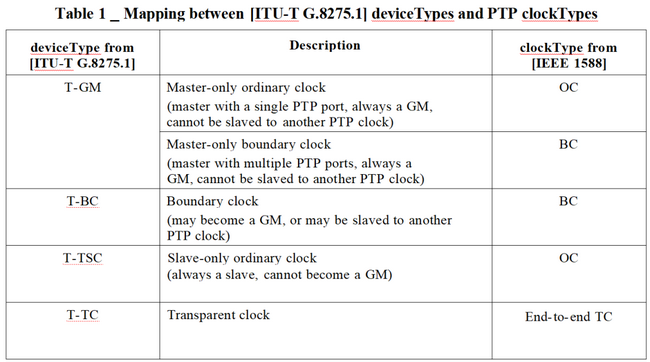

G.8275.1协议定义了四种核心时钟类型，如下：

T-GM和T-BC是网络中的时间源节点，T-TSC是终端同步节点，T-TC负责透传PTP报文并修正驻留时间，不参与时钟同步，可避免中间节点引入额外的时延误差。

1.4 消息机制与双端操作

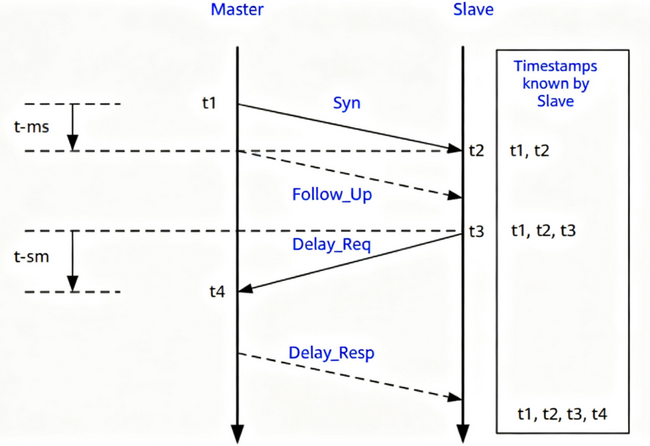

G.8275.1协议采用双向（Two-Way）操作模式，通过Delay_Req/Delay_Resp机制精确测量链路传播延迟。协议使用以下PTP消息：

• Sync/Follow_Up：主时钟向从时钟发送同步消息；

• Announce：主时钟宣告自身时钟质量信息；

• Delay_Req/Delay_Resp：从时钟发起延迟测量请求与响应。

PTP采用双向模式，以便通过Delay机制测量链路传播延迟，从而计算相位/时间偏差。

1.5 Delay机制

不同于IEEE 1588v2协议，ITU-T G.8275.1协议的时间同步只支持Delay时延测量机制，不支持Pdelay时延测量机制。Delay机制用于端到端的时延测量。

2.1 保护机制与Alternate BMCA

G.8275.1协议定义了Alternate BMCA（备用最佳主时钟算法） ，用于在网络拓扑变化或主时钟故障时自动选择最优的时间源。

该算法与IEEE 1588默认BMCA的主要区别包括：

• 支持多个 GM 同时存在于网络中，通过 Alternate BMCA 比较 clockClass、localPriority 等属性，自动选举最优主时钟，其余 GM 进入备用状态；

• 引入localPriority属性作为数据集比较的决胜因素（范围1-255，默认128），localPriority值越小优先级越高，用于在同等级时钟中人工指定主源；例如，clockClass=6（主时钟锁定GPS/GNSS且处于校准状态）优于clockClass=7（锁定但处于保持或未校准状态），而clockClass≥128表示时钟未同步，不得作为主时钟；

• 支持masterOnly和notMaster端口属性，用于控制时钟的同步方向。

2.2 时钟质量与溯源信息

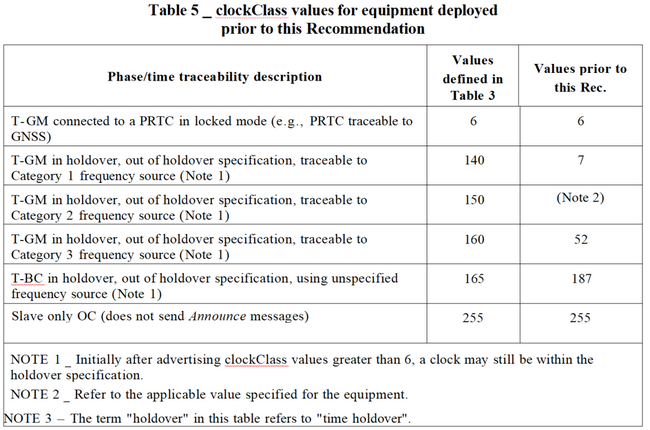

G.8275.1协议通过ClockClass字段传递时间溯源信息：

clockClass字段

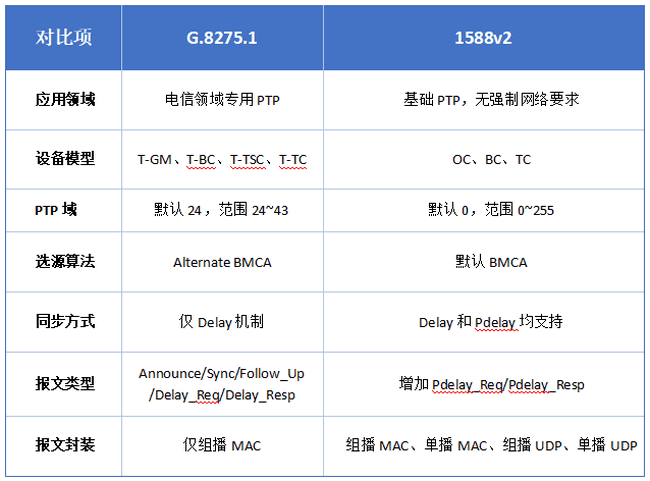

2.3 G.8275.1与1588v2区别

通过对网络设备的G.8275.1协议进行全面验证，基于PTP高精度时间同步机制，配置电信级时钟参数（域ID=24、Layer 2组播、Announce/Sync报文速率等），结合端到端时间误差测量与协议报文深度解析，可精准验证设备在真实FTS（全时序支持）网络环境下的同步精度与协议符合性。

测试结果量化端到端时间偏差（达纳秒级精度）、路径延迟对称性，确保设备符合ITU-T G.8275.1协议的精度要求，为5G承载、智能电网等关键基础设施的时间同步可靠性提供权威测试保障。

为验证上述理论机制，本节将详细阐述一个典型的测试用例及其在信而泰RENIX测试平台上的核心配置。

2.1 用例描述：

验证DUT作为T-BC（电信边界时钟）在G.8275.1协议全时序支持（FTS）网络中的时间同步精度。测试系统通过模拟上游T-GM（电信主时钟）和下游T-TSC（电信时间同步时钟），构建三级级联时钟链，验证端到端时间误差是否满足ITU-T G.8275.1协议规定的精度要求。

2.2 测试目的：

• 验证DUT（T-BC）能否正确解析上游T-GM的Announce报文并执行Alternate BMCA；

• 验证DUT在G.8275.1协议规定的默认域ID（24）下正常工作；

• 验证DUT的Sync/Follow_Up及Delay_Req/Delay_Resp报文交互流程。

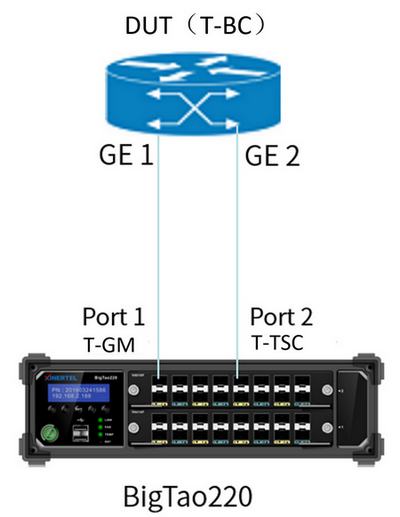

2.3 测试拓扑：

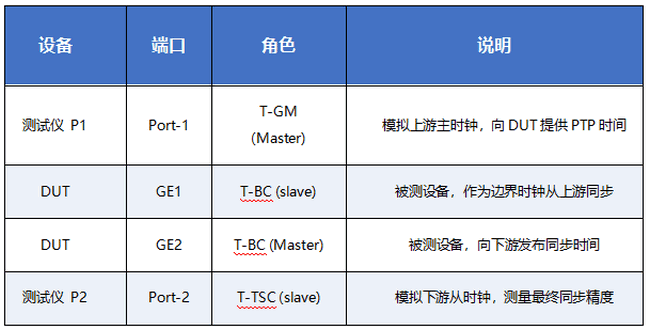

2.4 拓扑说明

在测试仪P1端口（模拟T-GM）和P2端口（模拟T-TSC）上，按照ITU-T G.8275.1协议标准进行PTP协议栈配置。

首先将协议类型设定为1588-2008-G.8275.1协议，BMC模式选择Alternate BMCA，域号设为24，消息模式设置为Multicast。

采用Two-Step模式。报文发送间隔方面，将Announce间隔设为-3（log2值），Sync间隔设为-4（log2值），Announce超时次数设为3。

此外，为支持Alternate BMCA的正常运行，将P1端口的ClockClass设为6（ITU-T定义，表示锁定GPS），P2端口设为255，优先级1均设为128。

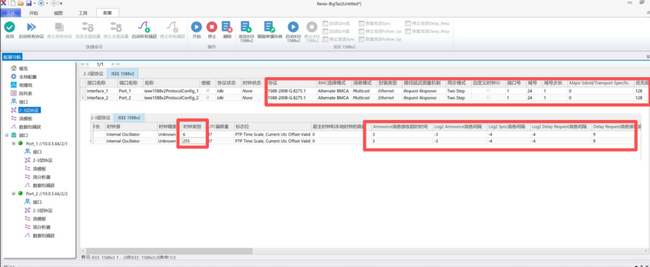

测试仪配置

DUT做相应配置完成后启动协议并查看统计，可观察到协议状态正常，测试仪Port-1口状态为Master，DUT GE1口协议状态为slave，证明DUT能正确解析上游T-GM的Announce报文并执行Alternate BMCA，且DUT在G.8275.1协议规定的默认域ID(24)下正常工作。

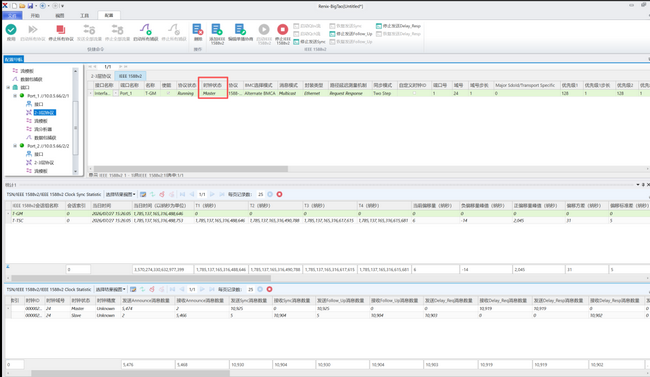

协议状态

调出统计视图“IEEE 1588v2 Clock Statistic”中能看到Sync/Follow_Up及Delay_Req/Delay_ Resp等报文的交互数量，并且没有接收无效的Sync/Follow Up及Delay_Req/Delay_ Resp报文，“IEEE 1588v2 Clock Sync Statistic”中能看到从时钟设备当前偏移量及路径时延等统计（测试人员可根据该视图读取偏移量并与判据进行比对，从而判定测试是否通过）。

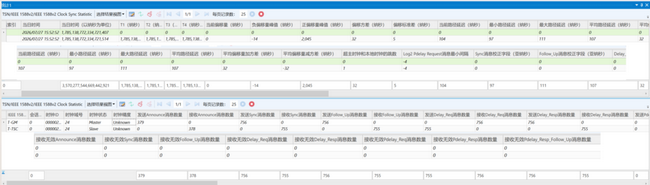

结果统计

G.8275.1协议是5G承载网、智能电网等关键设施实现纳秒级高精度时间同步的核心标准，但协议栈复杂、时钟类型多样（T-GM/T-BC/T-TSC/T-TC），且Alternate BMCA算法对时钟质量比较逻辑极为严苛，测试验证难度高。

信而泰TSN测试平台提供从全时钟模型仿真、完整协议栈模拟到端到端时间误差纳秒级测量的一体化方案，全面验证设备在真实FTS环境下的同步精度与协议符合性。

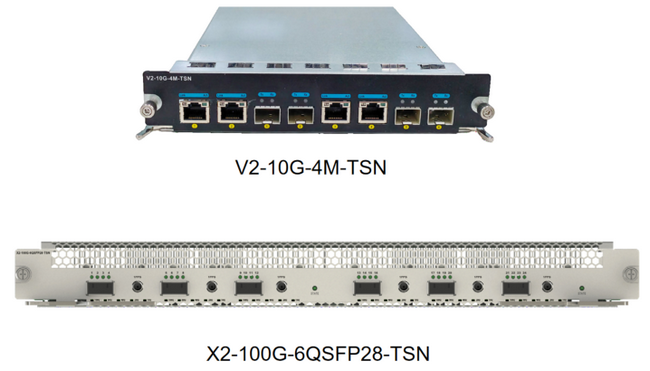

这一方案基于信而泰自研的高性能测试板卡实现，包括V2-10G-4M-TSN与X2-100G-6QSFP28-TSN两款板卡，支持多速率电光接口，基于高性能FPGA实现PTP报文纳秒级时间戳捕获与误差测量，确保对Sync/Follow_Up及Delay_Req/Delay_Resp等关键交互报文的时间戳进行精确捕获与比对，为G.8275.1测试提供可靠硬件支撑，助力5G承载、智能电网、工业互联网等场景的时间同步落地。
