骨干还是IPv4，IPv6却要上线？一文读懂6PE/6VPE过渡方案

前言

IPv6规模化部署进程中，大量分散的IPv6站点形成IPv6孤岛。若重新搭建全新IPv6骨干网，运营商将面临巨额改造成本、长时间业务割接风险。

6PE、6VPE 作为MPLS+IPv6经典过渡技术，仅升级边缘PE设备，复用现有IPv4 MPLS骨干即可打通跨地域IPv6业务，是政企、运营商网络平滑演进的主流方案。

1. 6PE（IPv6 Provider Edge）—— 公网IPv6孤岛互通技术

6PE 是面向全局IPv6公网互联的过渡方案，核心逻辑：

• PE 路由器部署IPv4/IPv6双栈，骨干P设备仅保留原有IPv4，无需任何改造；

• 通过MP-BGPLabeled Unicast地址族，携带IPv6路由+内层MPLS标签，PE间依靠IPv4隧道转发；

• 报文采用双层标签：外层IPv4 MPLS隧道标签、内层IPv6路由标签，穿越IPv4骨干；

• CE设备完全无感底层承载，仅需配置普通IPv6路由，感知不到IPv4网络存在。

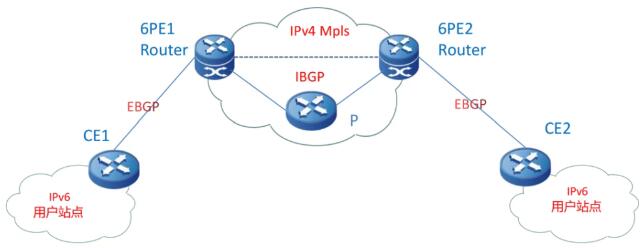

网络分层与路由转发流程（单自治域）

• 路由传递CE通过EBGP将本地IPv6路由发给PE；PE为路由分配内层标签，通过IBGP传递给对端PE；对端PE剥离标签后，再以普通IPv6路由下发给本地CE。

• 报文转发CE发送纯IPv6报文至入PE；入PE叠加双层MPLS标签，经IPv4 MPLS隧道转发；出PE弹出全部标签，原生IPv6报文送达远端CE。

2. 6VPE（IPv6 VPN Provider Edge）——IPv6私网VPN隔离技术

6VPE 是三层IPv6 VPN技术，对标IPv4 MPLS L3VPN：

• 为每个客户独立创建 VRF 隔离表，使用VPNv6地址族交互私网路由；

• 多企业IPv6站点共用同一套IPv4骨干，业务完全逻辑隔离，适用于政企专线、行业专网；

• 同样复用IPv4 MPLS核心，仅边缘PE双栈改造，兼顾成本与数据安全。

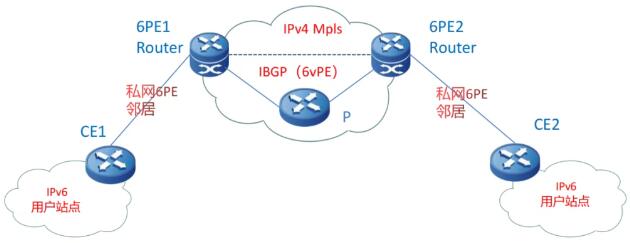

私网6PE（6VPE）拓扑

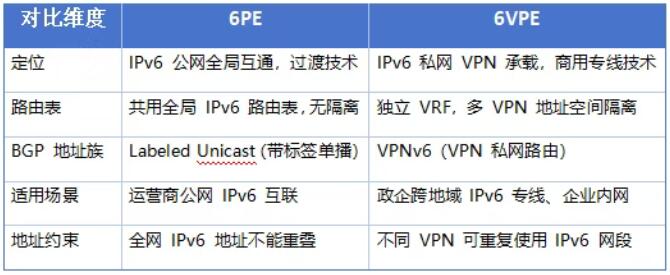

3. 6PE vs 6VPE核心区别（一张表分清）

4. 6PE技术核心优势

■ 建网成本极低：100%复用现有IPv4 MPLS骨干，无需更换、升级核心P路由器；

■ 运维极简：全部配置仅在 PE 设备完成，客户 CE 零改造、底层 IPv4 完全透明；

■ 业务兼容：单台PE可同时承载IPv4 VPN、6PE公网、6VPE私网多业务；

■ 平滑演进：不中断原有IPv4宽带、专线业务，分阶段上线IPv6无割接冲击。

针对华为NE40、中兴、H3C等主流PE路由器，信而泰提供可视化向导式测试流程，一键完成协议仿真、路由学习、双向流量验证、标签抓包校验。

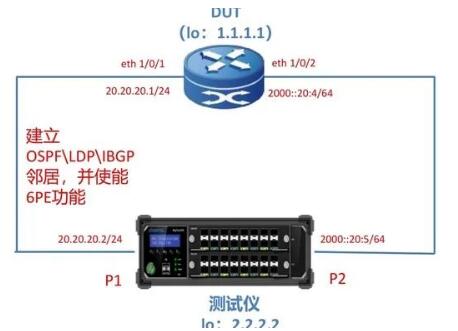

1. 测试物理拓扑

• DUT：被测6PE路由器（Loopback 1.1.1.1）

• 测试仪端口 P1（提供商侧）：仿真远端 PE2，IPv4地址 20.20.20.2/24，Loopback 2.2.2.2；与DUT建立OSPF+LDP+IBGP；

• 测试仪端口 P2（客户侧）：仿真CE终端，IPv6地址 2000::20:5/64，与DUT建立EBGP邻居；

• 路由规划：CE 侧注入2020::/64，远端PE注入2021::/64，双向互通验证。

2. 测试仪一键配置流程（RENIX向导）

步骤 1：打开6PE配置向导

软件顶部【配置向导】-【MPLS】-【6PE/6VPE】进入可视化配置界面，无需手动敲复杂协议模板。

IP配置界面

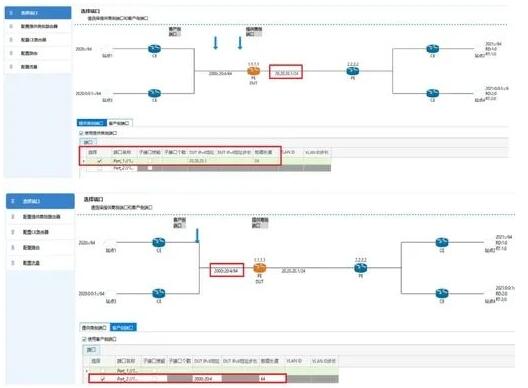

步骤 2：端口角色划分

• P1（提供商侧）：配置IPv4 20.20.20.2/24，模拟骨干PE；

• P2（客户侧）：配置IPv6 2000::20:5/64，模拟用户CE。

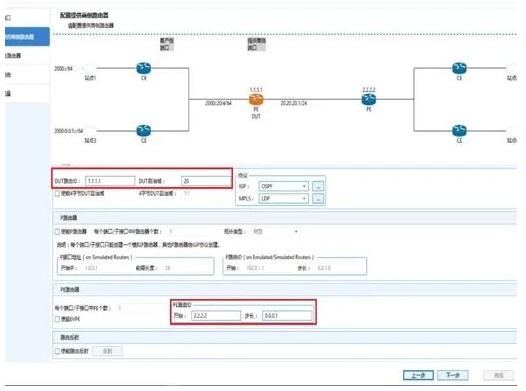

步骤 3：骨干协议与 BGP 参数配置

DUT路由ID 1.1.1.1，BGP自治域 20；仿真PE路由ID 2.2.2.2；底层 IGP 选用OSPF，同步开启LDP分配MPLS标签。

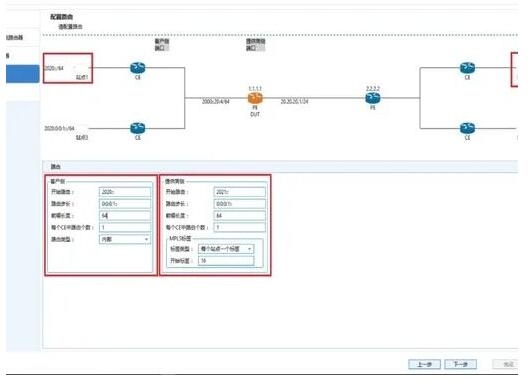

步骤 4：CE 路由注入配置

CE侧协议选择BGP，自动生成EBGP邻居，注入私网IPv6前缀2020::/64；远端PE注入2021::/64带标签IPv6路由。

步骤 5：双向流量模板配置

创建双向流：客户侧 <-> 提供商侧，支持自定义帧速率、帧长、iMIX 混合报文，用于验证端到端转发、时延、丢包指标。

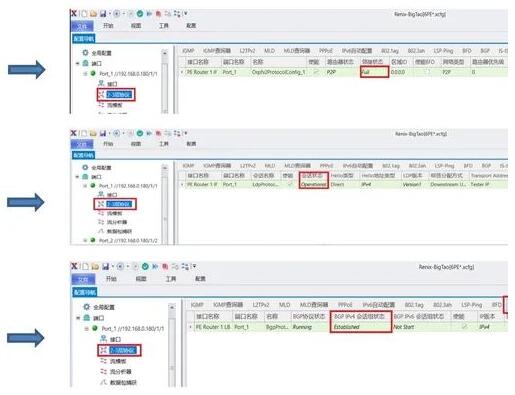

1. 启动全部协议，校验邻居状态

点击软件【全部开始】一键拉起OSPF、LDP、IBGP、EBGP四大协议，查看会话状态：

• OSPF：邻居状态Full；

• LDP：会话Operational；

• IBGP/EBGP：会话Established，协议无振荡、无断连。

2. 查看 IPv6 路由表，确认标签路由学习正常

在DUT执行display ipv6 routing-table，预期结果：

（1）本地CE路由2020::/64，下一跳为CE IPv6地址；

（2）远端PE 6PE路由2021::/64，协议IBGP，下一跳映射IPv4地址::FFFF:2.2.2.2，携带MPLS隧道转发信息。

3. 双向流量性能测试，统计转发指标

启动双向IPv6流量，实时查看流统计：收发报文数量一致、丢包率0，同步记录时延、抖动指标，验证设备6PE线速转发能力。

4. 报文抓包校验双层MPLS标签

捕获跨骨干报文，可观测标准双层标签栈：

• 外层标签：IPv4 MPLS 隧道传输标签；

• 内层标签：6PE 分配的 IPv6 路由标签，S 位 = 1（栈底标识）；标签完整封装、剥离逻辑无误，证明 6PE 标签分配、转发流程合规。

■  向导式零代码配置：可视化 6PE/6VPE 专属向导，无需手动编写复杂 BGP/MPLS 脚本，大幅缩短测试工时；

■  完整协议仿真能力：一站式仿真 CE、PE、P 全角色，支持 OSPF/IS-IS/LDP/MP-BGP 全协议联动；

■  大规模路由仿真：单端口可生成数万条 IPv6 带标签路由，支持路由震荡、收敛时间测试；

■  精细化流量与抓包分析：线速双向流量发送，完整捕获 MPLS 双层标签报文，快速定位标签分配、转发异常；

■ 多厂商设备兼容：完美适配华为、中兴、H3C、锐捷等主流运营商路由器，统一测试标准；

■ 自动化扩展：支持 Python/TCL API，可集成产线自动化、实验室持续测试平台。

■ 运营商PE路由器6PE/6VPE功能研发验证；

■ 政企IPv6专线网关入网性能验收；

■ Pv4转IPv6过渡网络现网方案预演；

■ MPLS双栈设备一致性、兼容性测试；

■ 跨域6PE（OptionB/OptionC）复杂拓扑仿真。

在IPv4/IPv6 长期共存的过渡周期，6PE、6VPE 是运营商降本增效、快速落地 IPv6 业务的最优解。信而泰 BigTao、DarYu 系列测试仪配套 RENIX 一体化测试软件，覆盖从功能验证、路由合规到性能压力、报文深度分析全流程，为网络设备厂商、运营商提供标准化、高效率的 6PE/6VPE 测试支撑。
