适配“大下行 + 小上行”场景 信而泰2544非对称测试 操作指南

随着 FTTH（光纤到户）的规模化普及与全光网络建设的持续深化，ONU（光网络单元）与 OLT（光线路终端）作为光接入网的核心组网单元，其运行性能直接决定用户的网络体验与运营商的服务质量。

在真实的 ONU-OLT 组网应用中，“非对称” 是业务流量的典型特征：

● 家庭用户观看 4K 视频、下载大文件时，产生的下行流量可达百兆甚至千兆级别，而日常发送消息、上传文件的上行流量仅为几兆到几十兆；

● 企业接入场景中，终端设备海量数据采集上传与云端指令下发的流量差异同样显著。

传统对称性能测试仅能验证设备在对等带宽、均衡负载下的表现，无法复刻这种真实的非对称流量工况，更难以精准捕捉 OLT 上行 PON 口阻塞、ONU 带宽调度失衡等潜在瓶颈。

在实际的 ONU-OLT 组网环境中，ONU 用户侧端口速率通常为 1G/2.5G/10G，而 OLT 上行口速率为 10G/50G/100G，上下行端口物理带宽本身存在差异。同时，一台 OLT 设备会下挂多台 ONU 设备，在 “大下行 + 小上行” 的网络架构下，极易出现多个 ONU 对应一个 OLT 时下行拥塞而上行正常的情况，这就需要对上下行带宽进行单独调整。

信而泰 L23 客户端 Renix 支持非对称性能测试，能完美适配 ONU-OLT 场景的测试需求。以下为该测试套件的详细使用说明：

1.1测试拓扑与端口配置

本次测试以 “1 台 OLT 下挂 2 台 ONU” 为典型场景，共占用 3 个测试仪端口：2 个 10G 端口连接 ONU，1 个 100G 端口连接 OLT。

1.2测试配置流程

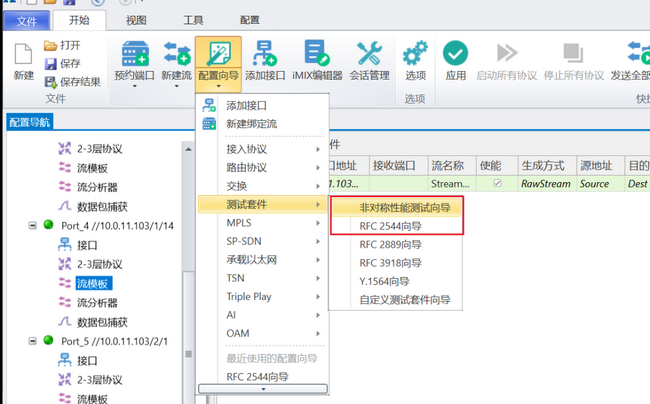

首先，我们从客户端“配置向导”-“测试套件”-“非对称性能测试向导”。打开非对称性能测试向导，在向导中配置测试套件业务。

1.2.1选择测试项

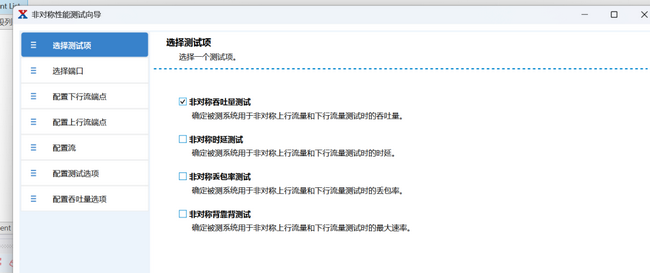

测试向导提供四类测试选项，本次重点选择 “非对称吞吐量测试”（测试结果将同步统计吞吐量、时延及抖动数据），其余选项可根据需求灵活勾选：

● 非对称吞吐量测试：验证被测系统在非对称上下行流量下的吞吐量表现

● 非对称时延测试：检测非对称流量场景下的传输时延

● 非对称丢包率测试：统计非对称流量传输中的数据包丢失比例

● 非对称背靠背测试：确定被测系统在非对称流量下的最大承载速率

我们以非对称吞吐量测试”为例，来说明非对称性能测试的配置。

1.2.2 端口分配与端点配置

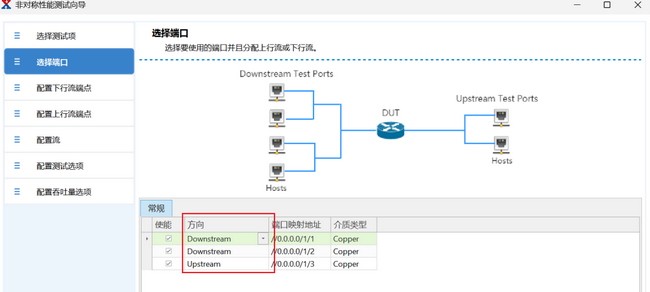

常规测试拓扑遵循 “N 个 ONU 侧接口 + 1 个 OLT 侧接口” 的架构，其中接 ONU 的端口定义为 Downstream Test Port（下行测试端口），接 OLT 的端口定义为 Upstream Test Port（上行测试端口）。

对上行流端点和下行流端点配置接口信息。可以支持配置普通V4/V6接口，模拟主机。

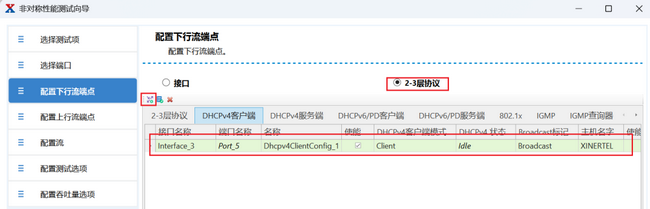

在这里也可以设置L23协议接口，例如DHCPv4，模拟用户PC获得DHCPv4地址后使用DHCPv4地址作为端点（IPv6/双栈用户都支持）。大多数情况下，上行流端点是模拟下挂在ONU用户侧的PC，这个方向使用DHCPv4/v6接口或双栈。下行流端点模拟的OLT上联设备，这个方向一般使用V4/V6接口。

1.2.3 流配置模式选择

流配置提供 Manual（手动）和 Automatic（自动）两种模式，满足不同测试场景需求：

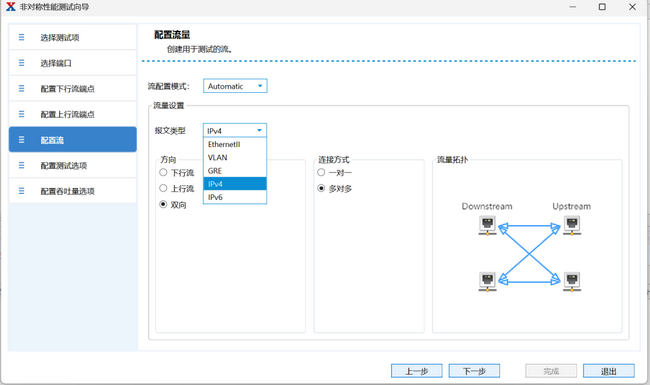

Automatic（自动模式）：根据报文类型（IPv4/IPv6/EthernetII/VLAN/GRE 等）、流量方向（上行 / 下行 / 双向）及连接方式，自动创建测试流量，支持一对一、多对多等流量拓扑。

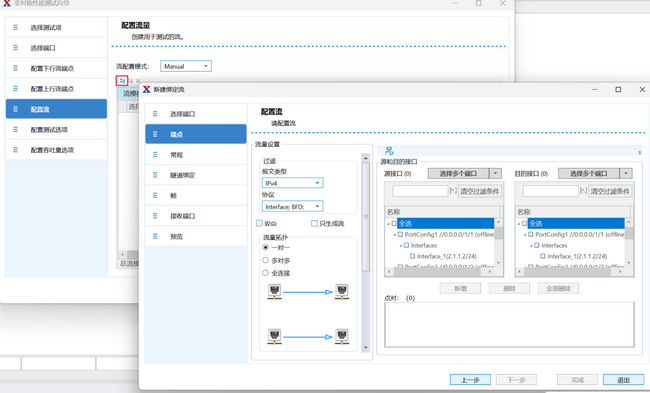

Manual（手动模式）：与常规流量创建流程一致，可自定义源 / 目的接口、报文类型、帧结构、隧道绑定等参数，灵活满足个性化测试需求。

1.2.4 测试选项配置

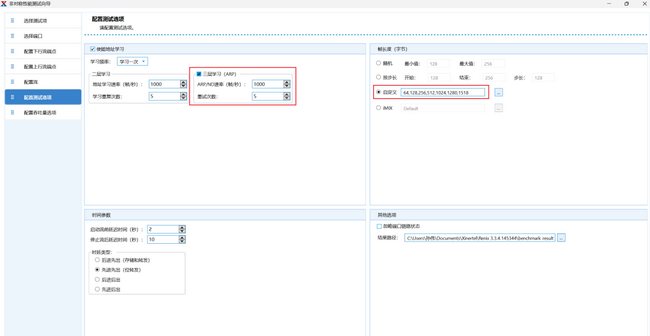

配置过程中需重点关注两点：

● 若测试流量在 DUT（被测设备）内部为三层转发，需勾选 “三层地址学习” 功能；

● 明确测试流量帧长范围（如 64 字节、128 字节、256 字节等常用规格），确保测试覆盖实际业务场景。

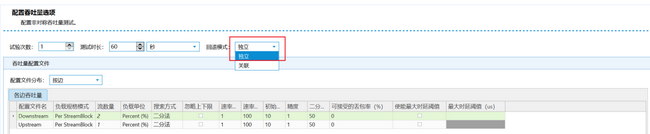

1.2.5 吞吐量参数设置

作为核心配置环节，需重点关注以下关键参数：

● 测试时长：默认 60 秒，可根据测试精度需求调整

● 回退模式：分为 “独立” 和 “关联” 两种。独立模式下，仅对测试失败的流量方向（上行 / 下行）单独降速；关联模式下，任一方向测试失败则上下行流量同时降速（默认采用二分法降速规则）；

● 负载规格模式：支持 Per StreamBlock（按流块）配置负载参数；

● 搜索方式：默认采用二分法，可设置查找精度（如 50%）；

● 可接受丢包率：默认 0%，可根据测试标准调整阈值；

● 最大时延阈值：可选配启用，设置时延上限（单位：us）。

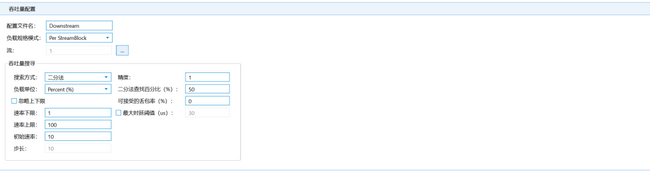

1.2.6 配置文件分布方式

吞吐量配置文件支持两种分布策略，可按需选择：

● 按边分布：按上行（Upstream）、下行（Downstream）方向分别配置流量上下限、初始速率等参数。

● 按端口分布：对每个测试端口单独配置流量参数，可精准控制单个 ONU 侧的流量规格。

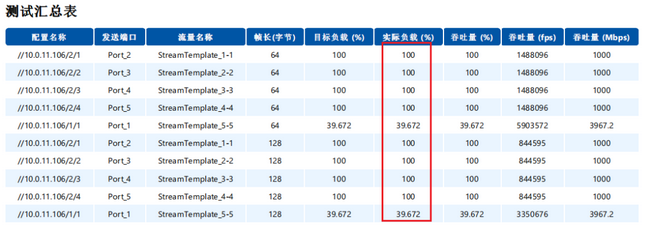

下面我们就可以运行测试套件了。在测试结果中，我们能够看到每个字节每个端口的吞吐量（这里用了之前一个测试的结果为例：Downstream Test Port为4个1G端口，Upstream Test Port为1个10G端口。）

总结

信而泰 Renix 非对称 2544 测试套件通过灵活的端口分配、多模式流配置及精细化吞吐量调节，精准复刻了 ONU-OLT 场景中 “大下行 + 小上行” 的非对称流量特征。

该测试套件不仅解决了传统对称测试无法覆盖真实业务工况的痛点，更能全面捕捉设备在带宽调度、链路拥塞等场景下的性能瓶颈，为光接入网设备的研发验证、出厂检测及运营商部署提供了高效、贴合实际的测试支撑，助力保障全光网络的稳定运行与用户体验提升。
