Renix操作指南 | 玩转DHCP Option，让Bras测试更全面

在BRAS设备的测试中，DHCP等接入协议犹如网络的“第一道门槛”，对于被测设备协议完备性至关重要。本文将全面介绍信而泰测试仪DHCP Option功能，让BRAS测试更加高效全面，从此再无盲区。

本次演示中所有选项参数可以通过Renix软件自带的帮助文档查询，在Renix中按下键盘“F1”即可打开帮助文档。

DHCP协议定义了大量的Option（选项）字段，用于向客户端传递除IP地址以外的各种配置参数。DHCP Option字段的编号范围为 0-255，其中一部分由IETF的RFC标准明确定义，另一部分供厂商私有使用。

Renix支持所有DHCP Option仿真，并且针对常见Option提供便利性优化。

常见DHCP Option：

• Option 12: 主机名

• Option 60: 厂商分类标识符

• Option 82: 中继代理信息

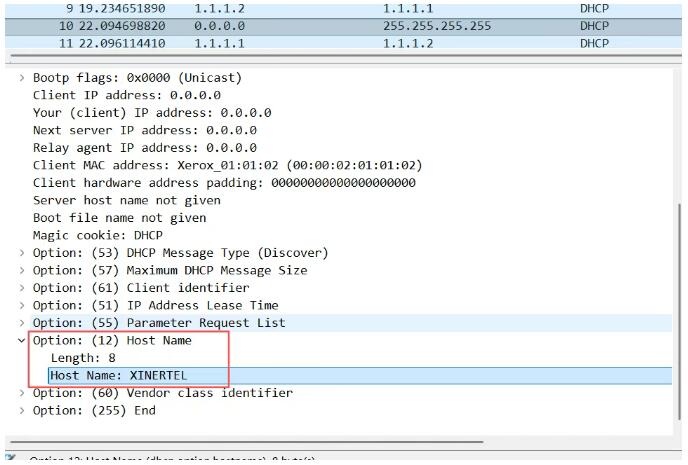

指定客户端名称（DHCP消息的Option 12），支持编辑通配符进行跳变。

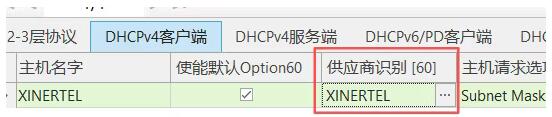

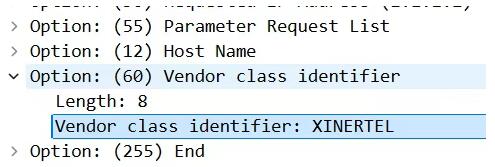

Discover和Request报文中携带Option 60，支持编辑通配符进行跳变。

Option82控制代理电路标识、代理远程标识、代理链路选择、Server Id Override、Cisco Server Id Override。

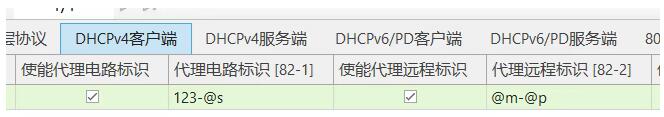

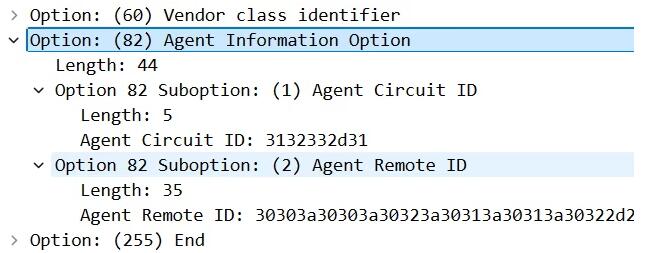

代理电路标识、代理远程标识控制DHCP客户端是否携带Option: (82) Agent Information Option中的SubOption 82-1和82-2，支持编辑通配符进行跳变。

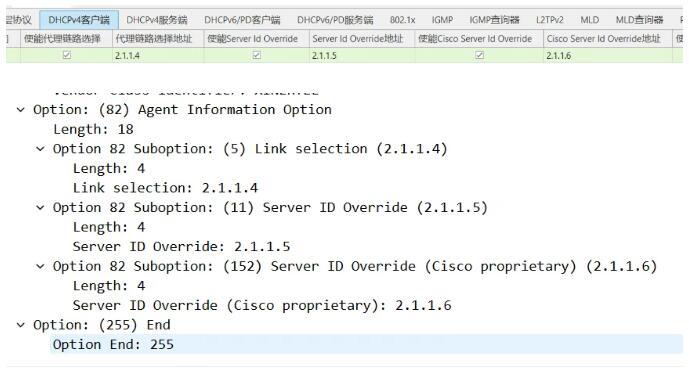

代理链路选择、Server Id Override、Cisco Server Id Override控制DHCP客户端是否携带Option: (82) Agent Information Option中的SubOption 82-5、82-11、82-152，仅支持填写IPv4地址。

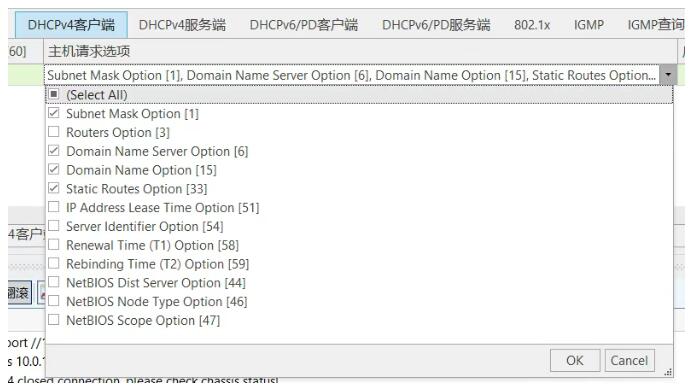

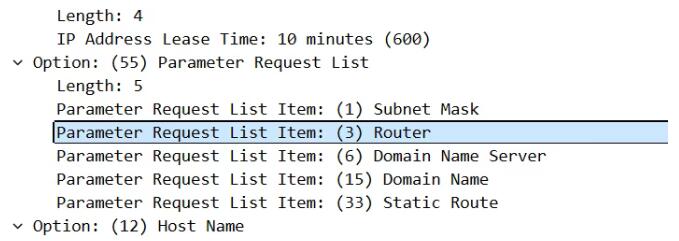

控制DHCPv4客户端请求中的Option选项，以勾选Routers Option [3]为例，Discover报文中会携带Parameter Request List Item: (3) Router。

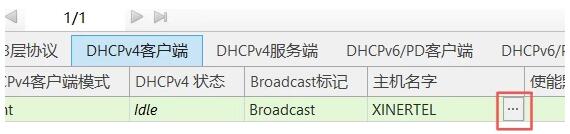

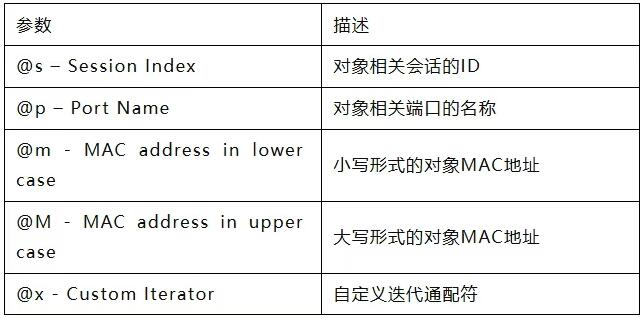

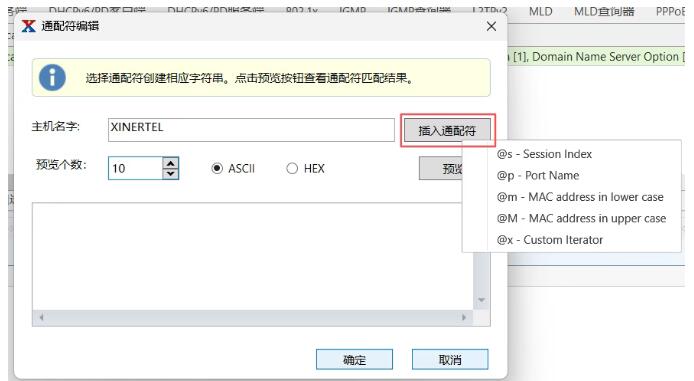

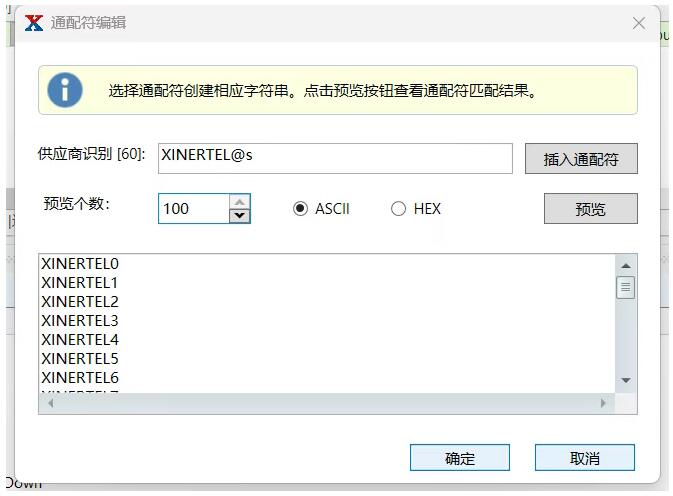

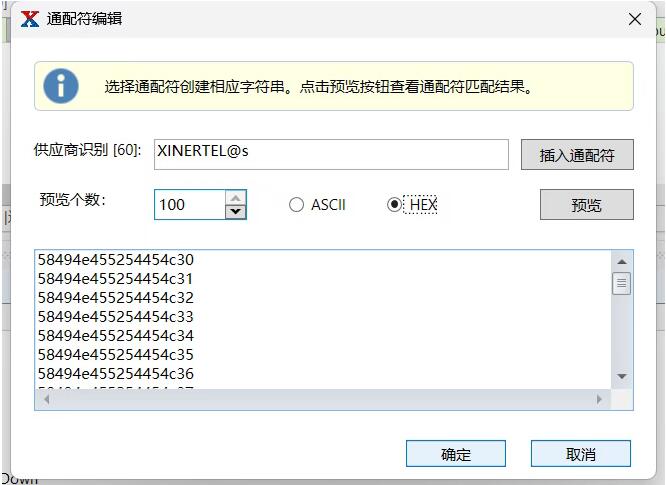

以编辑主机名字为例，点击文本框右方的图标进入通配符编辑界面。

1、通配符编辑器支持以ASCII和HEX格式的预览，仅支持预览前100行，超过100行的部分将不会显示。

2、用户名中携带@字符

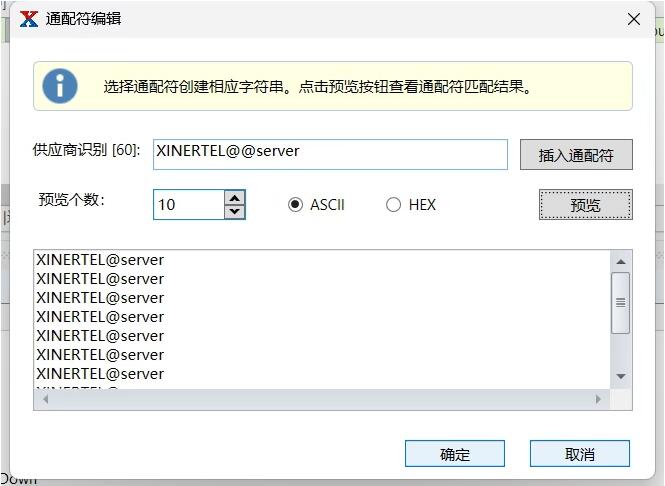

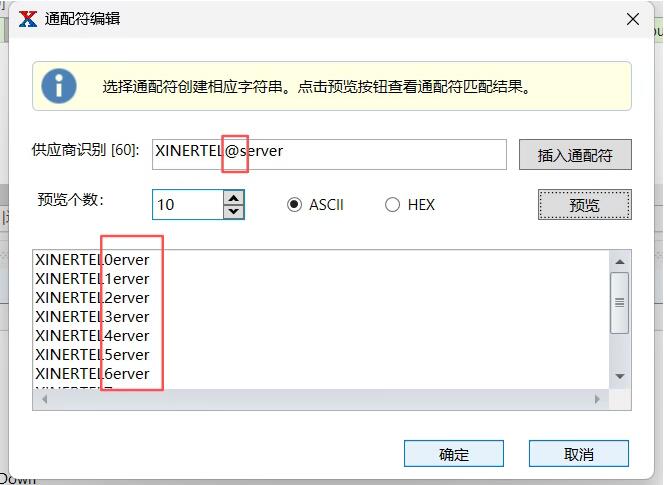

如果用户名中携带@字符，需要注意是否会被识别成通配符，如：用户名为XINERTEL@server，其中@s会被识别成通配符，需要修改为XINERTEL@@server进行规避。

Renix支持配置自定义的Option选项，并在协议报文中携带。

注意：所有的option的自定义选项值需要严格按照协议标准填写，否则可能会导致发送的报文错误而使协议失败。

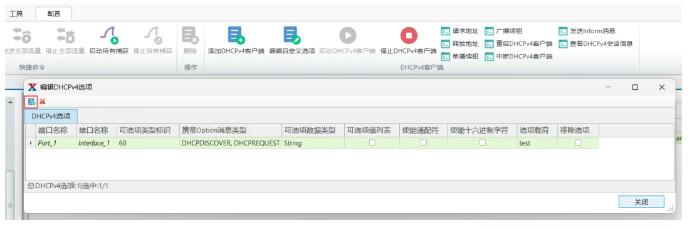

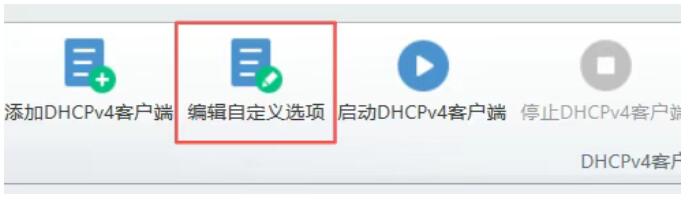

举例使用编辑自定义选项，控制测试仪发送Option 60携带的参数：

Step1：创建新的选项；

Step2：可选项类型标识为60，意为Option 60；

Step3：携带Option消息类型，指定该选项在Discover, Request报文中携带；

Step4：可选项数据类型，设置为string，传入字符串形式参数；

Step5：选项载荷，填写Option所承载的内容，本次演示为填写test；

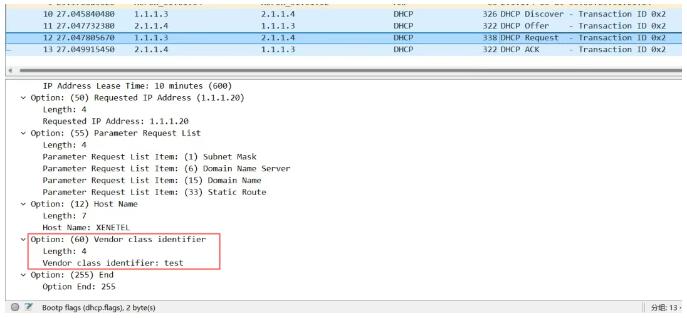

Step6：启动DHCPv4客户端，在报文捕获中可观察到Discover报文和Request报文中，Option 60选项携带的参数为test。

通过向导方式创建DHCP客户端：

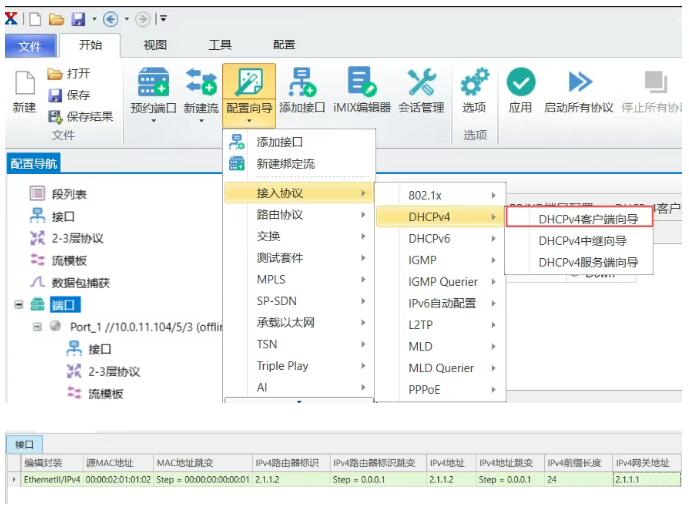

Step1：从工具栏中进入“DHCPv4客户端向导”；

Step2：根据实际需求选择端口、封装层、配置接口数量、配置链路层参数、配置网络层参数、配置DHCPv4选项等，从“预览”界面查看各种参数是否与预期一致，最后点击“完成”；

以下为本次演示的DHCP 客户端interface基础配置：

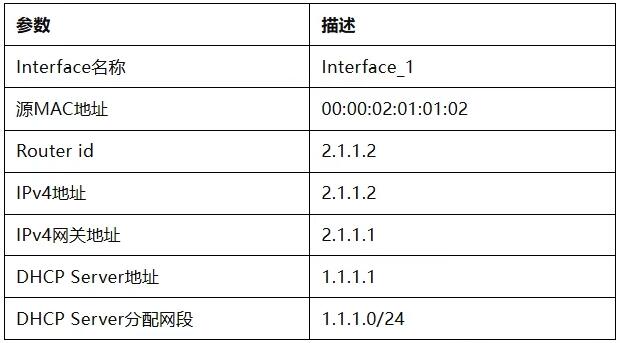

测试仪用户侧端口创建一个ipv4 interface，Renix软件会为interface填充默认的配置参数，关键interface配置参数如下：

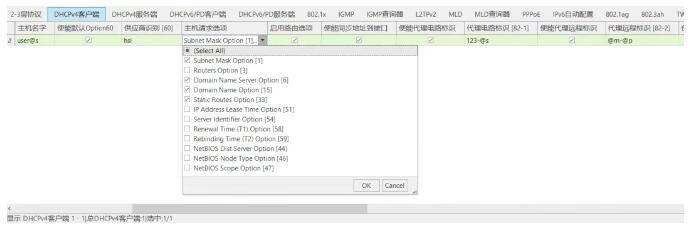

Step3：配置主机名字、供应商识别、代理链路标识（Option12、60、82），主机请求选项中勾选Option1、6、15、33；

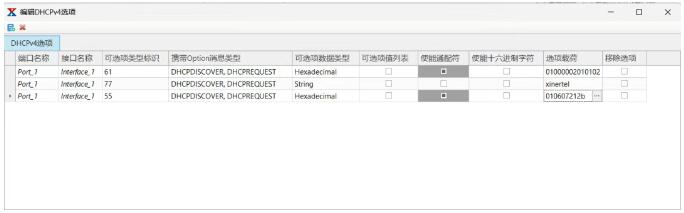

Step4：使用自定义选项功能，构造Option 61、Option 77、Option 55中的Sub-Option 43；

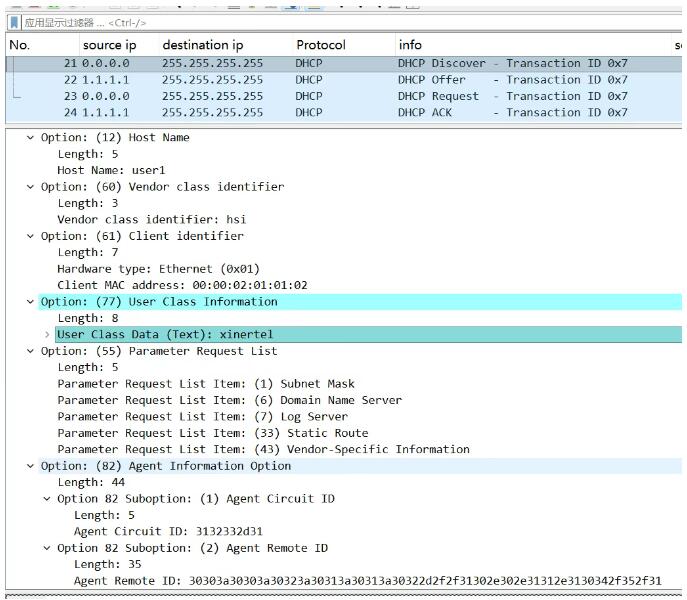

Step5：启动Dhcp协议，捕获Dhcp上线交互报文，查看Discover和Request报文，争取携带Step3、Step4中配置的Option，符合预期。
