GOOSE报文、三网架构、极限压力——储能电站网络测试实战解析

在新型电力系统高速建设的浪潮下，储能电站已然成为电网削峰填谷、平抑负荷波动、保障新能源稳定消纳的核心枢纽。而电站网络系统，作为全站数据传输、设备协同、调度指令交互的“神经中枢”，其运行的稳定性、实时性与精准度，直接决定了储能系统并网质量与长期运维安全。

然而，相较于传统变电站，储能电站网络链路层级更多、业务交互更密、工况切换更频。空载稳态、满功率充放电、内外网同步交互等真实场景中，链路丢包、时延超标、GOOSE报文同步紊乱等隐蔽故障难以察觉，轻则降低调控精度，重则引发并网震荡。

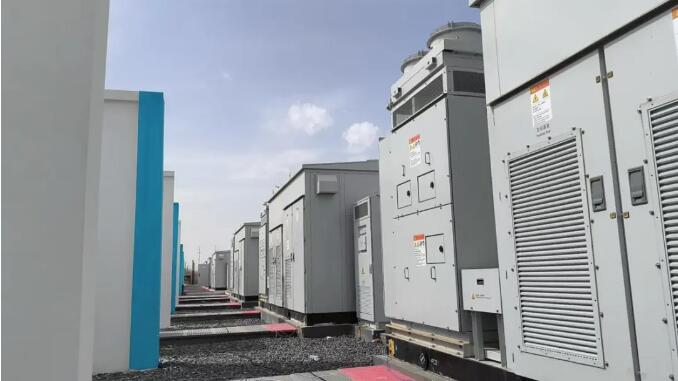

图1 某储能电站户外设备阵列实拍图

近期，信而泰携手合作伙伴，依据国家及电力行业标准，采用信而泰 BigTao 系列网络测试仪，完成某储能电站全域网络专项检测。本次测试摒弃传统静态单点检测模式，1:1 还原电站真实并网运行工况，覆盖链路极限承载核验、GOOSE 报文同步校验、多工况全域流量仿真、主备设备切换可靠性验证四大模块，精准定位链路、设备底层隐患，以标准化实测方案为电站并网安全保驾护航。

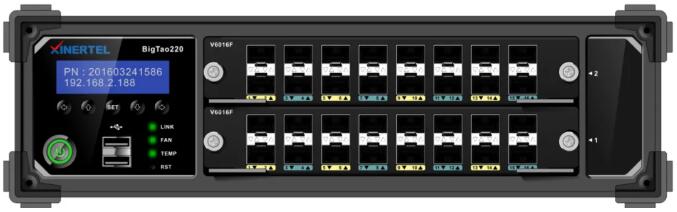

图2 信而泰BigTao220网络测试仪

本次测试严格遵循储能行业通用三网架构规范，完全贴合项目现场布线、设备部署实景落地，从实操层面覆盖全站全部网络运行场景，解决传统测试场景缺失、脱离现场工况的痛点。

A网（数据专网）：独立承载全站设备运行工况、监测数据上传下发，与控制指令物理隔离，保障运维数据传输纯净稳定，是电站日常数据调度基础通道。

B网（核心混合网络）：作为全站流量汇聚主干网络，同步承载监测数据与控制指令双向业务，汇聚站内全部核心设备流量，为本次压力性能测试核心载体。

C网（指令专网）：GOOSE控制报文传输通道，负责充放电调节、设备联动指令下发，对传输时延、帧同步精度要求严苛，是储能精准响应电网调度的核心控制网络。

整套测试采用抽样监测、分级流量加压、内外网叠加干扰仿真等标准化手段，完整复刻空载、轻载、满载、极限流量冲击等全维度并网工况，实现网络性能无死角核验，高度匹配储能长期复杂运行环境。

测试场景1：链路极限承载测试——满负荷压力性能核验

储能电站并网后需长期高负载传输业务数据，链路吞吐量、丢包率、传输时延是评判网络承载能力、设备协同稳定性的三大核心指标。本次测试依据DL/T 634.5104-2009、GB/T 42726-2023、IEC 61850-5 标准，采用RFC2544 以太网性能测试方法，对全站链路分层分段测试，验证极限工况下链路承载上限。

依托网络测试仪高精度流量仿真、数据采集能力，测试完整复现满载并网真实场景，检出常规空载测试无法暴露的多项底层隐患：机柜通信线路接触异常、UPS 供电电压波动、主干 / 接入链路零星丢包等。低负载运行时隐患无明显表征，但长期满载会持续恶化传输效率，干扰全站设备协同调控。

信而泰通过精细化链路拆解、全量报文溯源快速定位故障根源，同步出具隐患清单与定制化整改方案，通过投运前前置优化，从源头规避长期运行网络宕机、调控偏差风险，稳固满载工况网络运行可靠性。

测试场景2：控制报文专项测试——GOOSE 同步调控精度校验

GOOSE 报文承载储能设备联动、充放电功率调节、设备状态交互核心指令，报文传输实时性、连续性直接决定全站协同控制精度，是电站安全运行核心控制点。本场景核心依据IEC 61850-8-1 规范 GOOSE 传输指标。

本次测试摒弃低效固定报文回放模式，直接调用电站原生控制系统生成真实交互指令，搭配网络测试仪捕获模块，对 A/B/C 三网全链路报文持续监测，精准识别同步帧丢失、传输间隔跳变、跨机柜传输时延超标等缺陷。

同时针对性开展主备BESS（电池储能系统）PPC（功率协调控制器）切换专项模拟，复现电站常态化主备设备切换工况，全程跟踪切换过程报文传输连续性与同步稳定性。所有测试结果对标电力行业合规判定阈值，有效规避报文错乱、指令丢失、功率调控偏差等风险，全方位保障控制指令传输精准、实时、可靠。

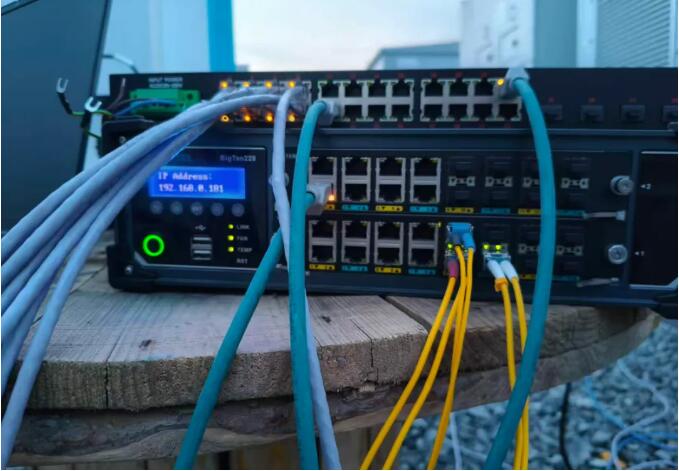

图3 现场 GOOSE 报文捕获测试接线实拍

测试场景3：全域多工况仿真测试——全域复合流量仿真，解决空载合格满载故障痛点

传统静态测试存在显著行业通病：空载工况指标全部达标，叠加复合满载流量后极易出现传输故障。本次依托网络测试仪流量仿真能力，针对A 网数据业务、B 网混合流量、C 网 GOOSE 控制流量分别搭建三类测试场景，完整复刻电站并网极限工况，彻底消除测试盲区：

▸ 空载基准测试：在纯净零负载工况下，采集系统空载运行基准数据，留存精准对标依据，保障设备同步性能基线达标，为后续压力测试提供参照标准。

▸ 外网梯度压力测试：设置多档位带宽负载，分别开展单网独立加压、双网流量叠加测试，校验高负载下内网设备抗干扰能力。

▸ 内外网同步压力测试：模拟电站满功率并网极限场景，双向叠加内外网流量冲击，确保各项网络指标均满足国标设计标准。

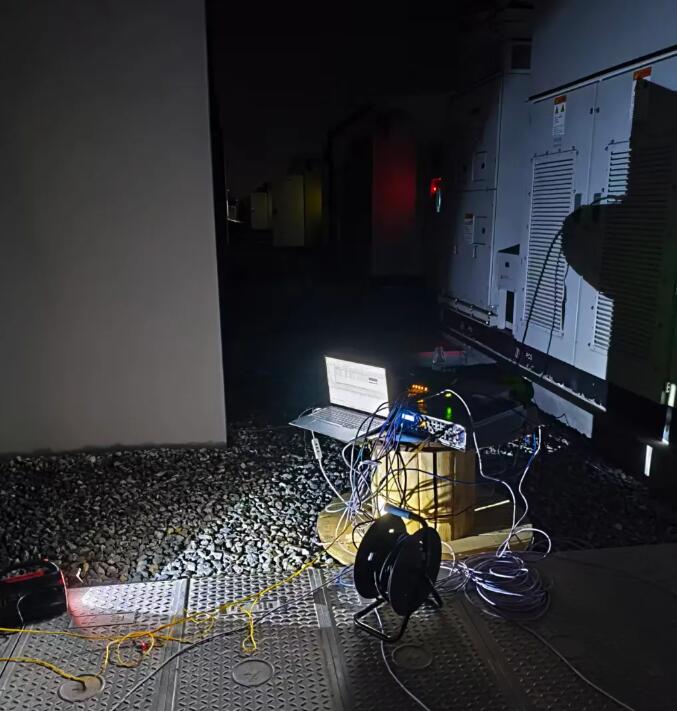

图4 储能电站夜间全域压力测试现场实拍

本次储能电站全维度网络专项测试，依托信而泰 BigTao网络测试仪专业测试设备完成全流程实测，凭借高精度流量仿真、数据采集、精细化故障定位核心优势，打破传统单一维度测试局限，一站式完成链路承载性能、报文同步精度、主备切换可靠性、全域抗干扰能力等多维度综合核验。

项目实施期间，全面排查机柜供电、链路传输、设备适配等各类隐性安全隐患；依托真实工况实测数据验证网络架构设计合理性与全工况运行稳定性，形成测试核验 — 隐患定位 — 整改优化 — 成果交付完整服务闭环，为项目竣工验收、安全并网、后期智能运维提供完备技术支撑。

结语

储能电站的网络稳定性，不是“测一次合格”就能一劳永逸，而是需要场景化、梯度化、常态化的验证机制。随着储能装机规模持续攀升，网络测试也从“可选环节”变为“并网前置条件”。

信而泰坚持场景定制、标准对标、数据驱动的测试理念，持续迭代精细化方案，助力新型储能电站安全并网、提质增效，为新能源电力行业高质量发展筑牢底层基石。
